PVD-Technologie, kurz für Physical Vapor Deposition, ist ein Vakuumbeschichtungsverfahren, bei dem dünne Schichten aus festen Materialien durch physikalische Prozesse auf ein Substrat aufgetragen werden. Das Ausgangsmaterial wird dabei in die Gasphase überführt und kondensiert anschließend als hauchdünner Film auf der zu beschichtenden Oberfläche. Die folgenden Abschnitte beleuchten, wie das Verfahren technisch funktioniert, welche Materialien und Einsatzgebiete relevant sind und wo Edelmetalle eine besondere Rolle spielen.
Wie funktioniert das PVD-Verfahren technisch?

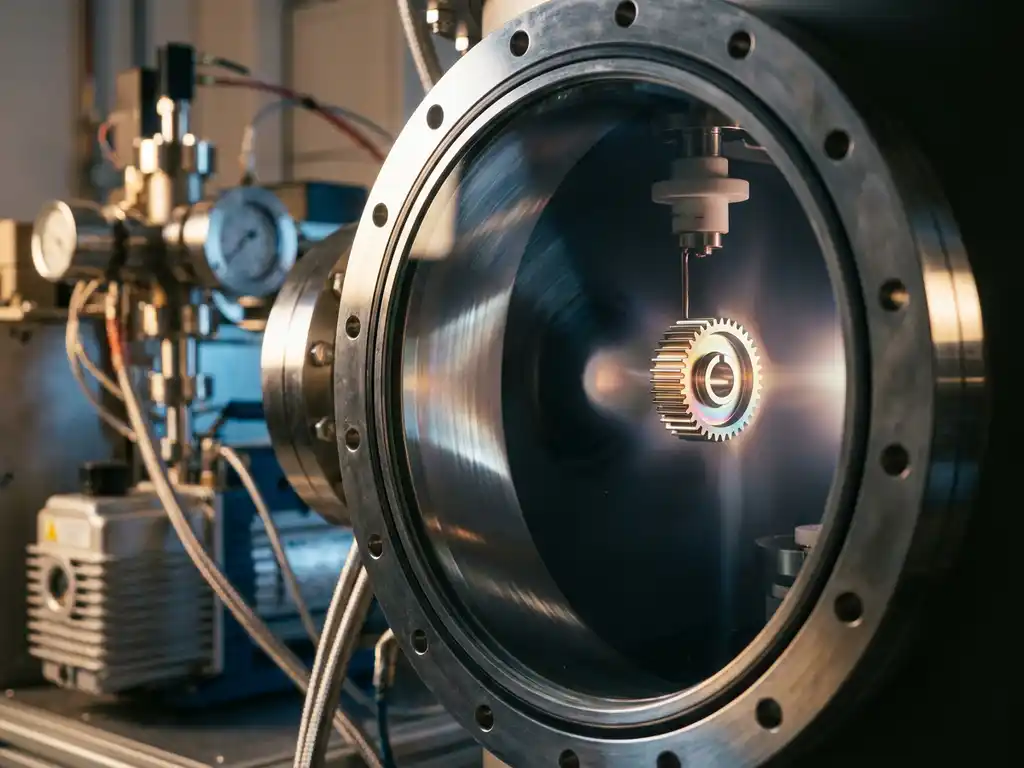

Beim PVD-Verfahren wird ein Feststoff im Hochvakuum durch physikalische Energie in die Gasphase überführt, ohne dass chemische Reaktionen den Prozess antreiben. Die entstehenden Atome oder Moleküle wandern durch die Vakuumkammer und lagern sich als gleichmäßige Dünnschicht auf dem Substrat ab. Die typische Schichtdicke liegt zwischen wenigen Nanometern und mehreren Mikrometern.
In der Praxis kommen drei Haupttechniken zum Einsatz:
- Sputtern: Ionen, meist Argon, beschießen ein sogenanntes Target aus dem Beschichtungsmaterial. Dabei werden Atome aus der Oberfläche herausgelöst und auf das Substrat geschleudert. Dieses Verfahren eignet sich besonders für hochschmelzende Metalle und erlaubt eine präzise Schichtkomposition.
- Thermisches Verdampfen: Das Beschichtungsmaterial wird durch Widerstandsheizung oder Elektronenstrahl so stark erhitzt, dass es verdampft. Der Dampf kondensiert auf dem kühleren Substrat zu einer gleichmäßigen Schicht.
- Lichtbogenverdampfen (Arc-PVD): Ein elektrischer Lichtbogen verdampft das Targetmaterial schlagartig. Diese Methode erzeugt besonders dichte und haftfeste Schichten, wird aber häufig für Hartstoffbeschichtungen wie Titannitrid genutzt.
Alle drei Techniken teilen das Grundprinzip: kein Lösungsmittel, kein nasses Chemikalienbad, sondern rein physikalische Überführung von Material im Vakuum. Das macht PVD-Beschichtungen besonders sauber und präzise steuerbar.
Welche Materialien werden bei der PVD-Beschichtung verwendet?
Bei der PVD-Beschichtung werden überwiegend Metalle, Legierungen und Verbindungen wie Nitride, Carbide und Oxide als Schichtmaterial eingesetzt. Das Ausgangsmaterial liegt in Form von Sputtertargets oder Verdampfungsquellen vor und bestimmt maßgeblich die Eigenschaften der fertigen Schicht.
Zu den am häufigsten verwendeten Materialien gehören:
- Titan und Titannitrid (TiN): Goldfarben, extrem hart und verschleißfest, klassisch für Werkzeugbeschichtungen.
- Chrom und Chromnitrid: Korrosionsbeständig, optisch ansprechend, weit verbreitet in der Automobilindustrie.
- Edelmetalle wie Gold, Silber, Platin und Ruthenium: Für elektrische Kontakte, medizinische Implantate und Schmuck.
- Aluminiumoxid und Siliziumdioxid: Als Schutzschichten in der Optik und Elektronik.
- Zirkoniumnitrid (ZrN): Als dekorative Alternative zu Gold mit hoher Beständigkeit.
Die Wahl des Targetmaterials hängt direkt vom Anwendungszweck ab. Soll eine Schicht primär schützen, stehen Härte und Haftfestigkeit im Vordergrund. Soll sie elektrisch leitfähig oder biokompatibel sein, rücken Edelmetalle in den Fokus.
Wo wird PVD-Technologie industriell eingesetzt?
PVD-Technologie wird industriell überall dort eingesetzt, wo Oberflächen gezielt funktionalisiert werden sollen, ohne das Grundmaterial zu verändern. Die Einsatzgebiete reichen von der Zerspanungstechnik über die Medizintechnik bis hin zur Unterhaltungselektronik und Schmuckproduktion.
Die wichtigsten Branchen im Überblick:
- Werkzeug- und Maschinenbau: Bohrer, Fräser und Schneidplatten erhalten durch PVD-Hartstoffschichten eine deutlich längere Standzeit.
- Medizintechnik: Implantate und chirurgische Instrumente werden mit biokompatiblen Edelmetallschichten versehen, die Korrosion verhindern und die Gewebeverträglichkeit verbessern.
- Elektronikindustrie: Kontaktflächen, Halbleiterkomponenten und Sensorelemente profitieren von ultradünnen, leitfähigen Schichten.
- Optik und Photonik: Antireflexschichten, Spiegel und Filter für Laser- und Kamerasysteme entstehen durch PVD-Prozesse.
- Schmuck- und Uhrenindustrie: Dekorative Goldbeschichtungen auf Edelstahlgehäusen oder Armbändern werden heute überwiegend per PVD aufgetragen.
- Automobilindustrie: Dekorative und funktionale Beschichtungen für Außen- und Innenteile sowie Motorkomponenten.
Was ist der Unterschied zwischen PVD- und CVD-Beschichtung?
Der wesentliche Unterschied zwischen PVD und CVD liegt im Mechanismus der Schichtbildung: Beim PVD-Verfahren wird das Material physikalisch verdampft oder zerstäubt, während CVD (Chemical Vapor Deposition) auf chemischen Reaktionen gasförmiger Vorläuferverbindungen beruht, die sich auf dem Substrat zersetzen und eine Schicht bilden.
Beide Verfahren sind Dünnschichtbeschichtungsverfahren, unterscheiden sich jedoch in mehreren praktischen Punkten:
- Prozesstemperatur: CVD erfordert häufig sehr hohe Temperaturen (800 bis 1.000 Grad Celsius), was temperaturempfindliche Substrate ausschließt. PVD arbeitet in der Regel bei deutlich niedrigeren Temperaturen (150 bis 500 Grad Celsius) und ist daher auch für vorgefertigte oder gehärtete Bauteile geeignet.
- Schichtgleichmäßigkeit: CVD beschichtet auch komplexe Geometrien mit Hinterschneidungen gleichmäßig, da das Gas alle Oberflächen erreicht. PVD hingegen ist ein Sichtlinienverfahren und beschichtet primär die dem Target zugewandten Flächen.
- Materialauswahl: CVD erlaubt die Abscheidung bestimmter Materialien, die sich per PVD kaum verarbeiten lassen, etwa Siliziumkarbid oder Bornitrid. PVD ist dagegen flexibler bei Metallen und Legierungen.
- Umwelt- und Sicherheitsaspekte: CVD verwendet oft toxische oder explosive Vorläufergase. PVD gilt als umweltfreundlicher, da keine gefährlichen Chemikalien im Prozess eingesetzt werden.
Für viele Anwendungen in der Präzisionstechnik und Medizintechnik ist PVD die bevorzugte Wahl, weil es schonender für das Substrat und einfacher zu handhaben ist.
Welche Vorteile hat PVD gegenüber galvanischer Beschichtung?
PVD-Beschichtung bietet gegenüber der galvanischen Beschichtung vor allem ökologische und qualitative Vorteile: Es werden keine Säurebäder, Schwermetallsalze oder Abwässer erzeugt, und die entstehenden Schichten sind in der Regel dichter, härter und gleichmäßiger.
Im direkten Vergleich stechen folgende Unterschiede hervor:
- Umwelt und Gesundheit: Galvanik arbeitet mit zum Teil gesundheitsgefährdenden Chemikalien wie Cyaniden oder Chromsäure. PVD kommt ohne diese Substanzen aus und erzeugt kaum problematische Abfälle.
- Schichthärte: PVD-Schichten erreichen deutlich höhere Härtewerte als typische Galvanikschichten, was die Verschleißfestigkeit erhöht.
- Haftfestigkeit: Da PVD-Schichten auf atomarer Ebene mit dem Substrat verbunden werden, ist die Haftung oft besser als bei elektrochemisch abgeschiedenen Schichten.
- Materialvielfalt: Per PVD lassen sich Materialien abscheiden, die galvanisch nicht oder nur schwer verarbeitbar sind, etwa Titan, Zirkonium oder Platin.
- Schichtdicke und Präzision: PVD erlaubt eine sehr genaue Kontrolle der Schichtdicke im Nanometerbereich, was für optische und elektronische Anwendungen entscheidend ist.
Ein Nachteil von PVD ist der höhere Investitionsaufwand für Vakuumanlagen. Für Großserien und einfache Geometrien kann Galvanik wirtschaftlich attraktiver bleiben. Bei hochwertigen, funktionskritischen Bauteilen überwiegen jedoch die Vorteile der PVD-Technologie.
Welche Rolle spielen Edelmetalle bei PVD-Anwendungen?
Edelmetalle spielen bei PVD-Anwendungen eine zentrale Rolle überall dort, wo elektrische Leitfähigkeit, Biokompatibilität, Korrosionsbeständigkeit oder optische Eigenschaften gefordert sind. Gold, Platin, Silber, Ruthenium und Palladium werden als Sputtertargets oder Verdampfungsquellen eingesetzt und ermöglichen funktionale Dünnschichten mit einzigartigen Eigenschaften.
Typische Einsatzbereiche von Edelmetall-PVD-Schichten sind:
- Elektrische Kontakte und Steckverbinder: Goldschichten verhindern Oxidation und sichern dauerhaft niedrige Kontaktwiderstände in der Elektronik.
- Medizinische Implantate: Platinbeschichtungen auf Elektroden und Herzschrittmacherkomponenten sind biokompatibel und elektrochemisch stabil.
- Katalysatoren und Sensorik: Platin und Palladium als ultradünne Schichten reagieren hochsensibel auf Temperatur- oder Gasveränderungen und werden in Sensoren und Katalysatoren genutzt.
- Schmuck und Uhren: Ruthenium erzeugt anthrazitfarbene, extrem kratzfeste Oberflächen; Gold liefert warmtonige Dekorbeschichtungen ohne die Masse eines Massivgoldteils.
- Optische Beschichtungen: Silber wird in Hochleistungsspiegeln und optischen Filtern eingesetzt, da es den höchsten Reflexionsgrad aller Metalle besitzt.
Ein entscheidender Faktor für die Schichtqualität ist die Reinheit des eingesetzten Edelmetalls. Hochreine Targets mit geringen Verunreinigungen liefern homogenere Schichten und reproduzierbarere Ergebnisse, was besonders in der Medizintechnik und Elektronik unerlässlich ist.
Wie M&K Edelmetall Beschichter und Anwender bei PVD-Projekten unterstützt
M&K Edelmetall ist seit über 30 Jahren spezialisierter Partner für alle, die hochwertige Edelmetalle für PVD-Prozesse benötigen. Das Unternehmen liefert nicht nur die Rohmaterialien, sondern begleitet Kunden aus Industrie, Medizintechnik und Forschung von der Materialauswahl bis zur Analyse der fertigen Schicht. Konkret bietet M&K Edelmetall:
- Hochreine Sputtertargets und Verdampfungsmaterialien aus Gold, Platin, Silber, Ruthenium, Palladium und deren Legierungen in kundenspezifischen Abmessungen
- Schmelze und Legierung im eigenen Haus für maßgeschneiderte Targetmaterialien mit definierten Zusammensetzungen
- RFA-Analyse im eigenen Analyselabor zur Qualitätssicherung der eingesetzten Edelmetalle und Rückgewinnung von Prozessresten
- Edelmetall-Recycling mit garantierter Auszahlung in maximal 72 Stunden, damit wertvolle Materialien aus dem PVD-Prozess effizient zurückgeführt werden
- Beratung durch erfahrene Fachleute, die die spezifischen Anforderungen von Beschichtern und Endanwendern kennen
Ob Sie als Lohnbeschichter regelmäßig Targets beziehen oder als Forschungseinrichtung spezielle Legierungen für neue PVD-Anwendungen entwickeln: Sprechen Sie M&K Edelmetall direkt an und erhalten Sie ein individuelles Angebot für Ihre Anforderungen.
