Moderne Displays sind technologische Meisterwerke, die auf einer Vielzahl funktionaler Materialien beruhen. Was viele nicht wissen: Edelmetalle und verwandte leitfähige Verbindungen spielen dabei eine zentrale Rolle. Von der Touchscreen-Oberfläche eines Smartphones bis zur Elektrode eines OLED-Panels sind Edelmetallschichten in der Displaytechnik unverzichtbar, weil sie elektrische Leitfähigkeit mit optischer Transparenz oder thermischer Stabilität verbinden. Die Anforderungen an diese Schichten sind enorm, und die Auswahl der richtigen Materialien entscheidet über Effizienz, Lebensdauer und Bildqualität.
Dieser Beitrag gibt einen fundierten Überblick über die wichtigsten Edelmetallschichten und transparenten leitfähigen Beschichtungen, die in der modernen Displaytechnik eingesetzt werden, und zeigt, welche Verfahren und Entwicklungen die Branche aktuell prägen.
Transparente leitfähige Schichten als Grundlage moderner Displays
Jedes Display, das auf berührungsempfindliche Eingabe oder elektrooptische Steuerung angewiesen ist, benötigt Schichten, die gleichzeitig elektrisch leiten und sichtbares Licht durchlassen. Diese scheinbar widersprüchlichen Eigenschaften sind die technische Grundvoraussetzung für Flüssigkristall-Displays (LCD), OLEDs und Touchpanels.
Transparente leitfähige Schichten (englisch: transparent conductive layers, TCL) werden typischerweise als wenige Nanometer bis einige hundert Nanometer dünne Filme auf Glas- oder Kunststoffsubstrate aufgebracht. Ihre elektrische Leitfähigkeit ermöglicht die gezielte Ansteuerung einzelner Pixel, während ihre Transparenz sicherstellt, dass das erzeugte Licht den Betrachter ungehindert erreicht. Die Wahl des Schichtmaterials beeinflusst dabei Transmissionsgrad, Schichtwiderstand und die Kompatibilität mit nachgelagerten Prozessschritten erheblich.
Indiumzinnoxid (ITO) und seine Rolle in der Displaytechnik
Indiumzinnoxid, kurz ITO, ist das meistverwendete Material für transparente leitfähige Schichten in der Displaytechnik. Es besteht typischerweise aus etwa 90 Prozent Indiumoxid und 10 Prozent Zinnoxid und vereint hohe Transparenz im sichtbaren Spektrum mit ausreichender elektrischer Leitfähigkeit.
ITO wird in LCD-Panels, Touchscreens und OLED-Displays als Elektrodenmaterial eingesetzt. Seine Verarbeitung erfolgt überwiegend durch Sputterdeposition, bei der ein ITO-Target beschossen und das abgetragene Material auf dem Substrat abgeschieden wird. Trotz seiner weiten Verbreitung hat ITO Nachteile: Indium ist ein seltenes und teures Element, dessen Verfügbarkeit von wenigen Förderregionen abhängt. Das treibt die Forschung nach Alternativen voran, ohne dass ITO in absehbarer Zeit vollständig ersetzt werden dürfte.
Silber, Platin und Gold: Einsatz als funktionale Dünnschichten
Neben ITO kommen echte Edelmetalle in verschiedenen Displaykomponenten zum Einsatz, meist in Form extrem dünner Schichten im Nanometerbereich. Silber ist dabei das am häufigsten verwendete Edelmetall in der Displaybeschichtung, weil es die höchste elektrische Leitfähigkeit aller Metalle besitzt und in ultradünnen Schichten noch ausreichend transparent ist.
Silberschichten werden in sogenannten Metalloxid-Metall-Stapeln (zum Beispiel ZnO/Ag/ZnO) als transparente Elektroden eingesetzt, besonders in flexiblen Displays und Dünnschicht-Solarzellen. Platin findet in der Displaytechnik vor allem dort Anwendung, wo chemische Beständigkeit und thermische Stabilität gefragt sind, etwa als Kontaktmaterial in Mikrodisplays oder als Katalysatorschicht in elektrochromischen Systemen. Gold wird wegen seiner hervorragenden Korrosionsbeständigkeit für Bondkontakte und Leiterbahnen in Displaytreiberchips genutzt, wo langfristige Zuverlässigkeit entscheidend ist.
Diese Edelmetallschichten werden in der Regel nicht als Hauptelektrodenmaterial über die gesamte Displayfläche eingesetzt, sondern gezielt dort, wo ihre spezifischen Eigenschaften einen Vorteil gegenüber günstigeren Alternativen bieten.

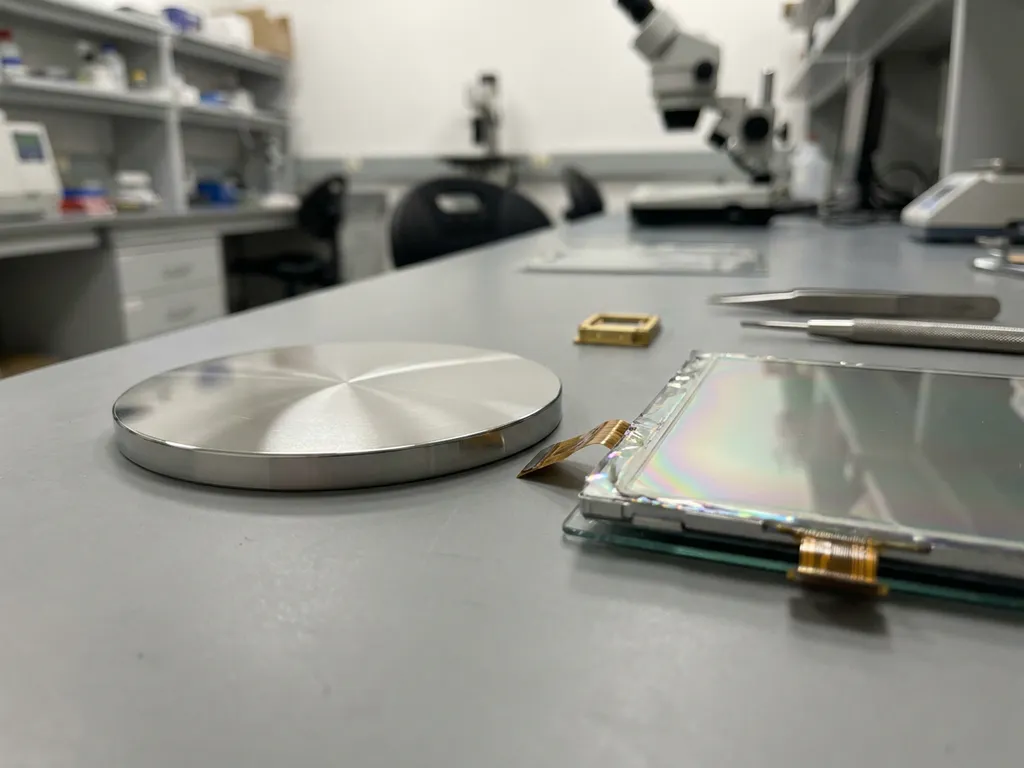

Sputtertargets und Abscheideverfahren für Displaybeschichtungen
Die Qualität einer Edelmetallschicht in der Displaytechnik hängt unmittelbar von der Reinheit des Ausgangsmaterials und der Präzision des Abscheideverfahrens ab. Das Magnetronsputtern ist das dominierende Verfahren: Ein Target aus dem gewünschten Material wird durch Ionenbeschuss abgetragen, und die herausgelösten Atome lagern sich auf dem Substrat als gleichmäßige Schicht ab.
Für ITO, Silber, Platin und Gold werden hochreine Sputtertargets benötigt, da Verunreinigungen die elektrischen und optischen Eigenschaften der Schicht direkt beeinflussen. Neben dem Sputtern kommen in der Displayfertigung auch thermische Verdampfung und Chemical Vapor Deposition (CVD) zum Einsatz, je nach Anforderung an Schichtdicke, Homogenität und Substrattemperatur. Die Prozessführung, insbesondere Druck, Gasatmosphäre und Substrattemperatur, bestimmt maßgeblich die Mikrostruktur und damit die Funktionseigenschaften der fertigen Schicht.
Recycling von Edelmetallen aus Displaykomponenten
Displays enthalten zwar nur geringe Mengen an Edelmetallen pro Einheit, aber angesichts der weltweiten Produktionsvolumina summieren sich diese Mengen erheblich. Das Recycling von ITO, Silber und anderen Edelmetallen aus ausgedienten Displays und Produktionsabfällen ist wirtschaftlich sinnvoll und trägt zur Schonung begrenzter Ressourcen bei.
In der Praxis werden Displayabfälle zunächst mechanisch aufbereitet, dann chemisch oder pyrometallurgisch behandelt, um die Edelmetallfraktionen abzutrennen. Besonders ITO-haltige Abfälle aus der Displayproduktion werden gezielt gesammelt, weil Indium zu den kritischen Rohstoffen zählt und sein Rückgewinnungspotenzial hoch ist. Für Unternehmen, die in der Displayfertigung oder Beschichtungsindustrie tätig sind, lohnt sich ein strukturiertes Edelmetallmanagement, das Produktionsrückstände systematisch erfasst und dem Recyclingkreislauf zuführt.
Entwicklungstendenzen: Neue Edelmetallschichten für zukünftige Displaytechnologien
Die Displaytechnik entwickelt sich in Richtung flexibler, faltbarer und transparenter Systeme, was neue Anforderungen an Beschichtungsmaterialien stellt. ITO ist auf starren Substraten gut etabliert, zeigt aber auf flexiblen Folien Rissbildung unter mechanischer Belastung. Das öffnet den Raum für Alternativen wie Silbernanodraht-Netzwerke, dünne Silberschichten in Hybridstapeln oder leitfähige Polymere.
Silber bleibt dabei ein zentrales Material, weil seine Leitfähigkeit und Transparenz in ultradünnen Schichten kaum zu übertreffen sind. Gleichzeitig arbeitet die Forschung an Beschichtungen auf Basis von Ruthenium und Iridium für elektrochemische Displaysysteme sowie an Platinverbindungen für langlebige Mikrodisplay-Elektroden. Im Jahr 2026 zeichnet sich ab, dass hybride Materialsysteme, die Edelmetalle mit Oxiden oder organischen Verbindungen kombinieren, zunehmend in die industrielle Fertigung einziehen werden.
Wie m&k gmbh Unternehmen in der Displaytechnik unterstützt
Für Unternehmen, die in der Beschichtungsindustrie, Elektronikfertigung oder Displaytechnik tätig sind, ist ein verlässlicher Edelmetallpartner kein Luxus, sondern eine operative Notwendigkeit. Die m&k gmbh bietet hier konkrete Unterstützung:
- Lieferung hochreiner Sputtertargets und Edelmetallhalbzeuge aus Silber, Platin, Gold, Iridium und Ruthenium in individuell abgestimmten Spezifikationen
- Recycling und Aufbereitung edelmetallhaltiger Produktionsabfälle aus Beschichtungsprozessen, einschließlich ITO-Rückgewinnung und Edelmetallfraktionierung
- Persönliches Edelmetallkonto zur sicheren Verwahrung und flexiblen Disposition von Edelmetallbeständen zu aktuellen Tagespreisen
- Entwicklung von Sonderprodukten und Prototypen für spezifische Beschichtungsanwendungen, gestützt auf über 35 Jahre Erfahrung in der Edelmetallverarbeitung
- Bundesweiter Außendienst für persönliche Beratung und praxisnahes Fachwissen direkt vor Ort
Ob es um die Beschaffung von Ausgangsmaterialien, die Rückführung von Produktionsrückständen oder die Entwicklung neuer Schichtmaterialien geht: Nehmen Sie Kontakt auf und besprechen Sie Ihre Anforderungen direkt mit den Spezialisten der m&k gmbh.
