Ohne Vakuum gibt es keine PVD-Beschichtung. Das ist keine Vereinfachung, sondern die physikalische Realität hinter einem Verfahren, das in der modernen Industrie aus der Dünnschichtbeschichtung nicht mehr wegzudenken ist. Ob Werkzeugbeschichtung, Dekorschichten auf Schmuck oder funktionale Edelmetallschichten in der Elektronik: Die Qualität jeder PVD-Schicht steht und fällt mit den Bedingungen in der Vakuumkammer. Wer die Zusammenhänge zwischen Vakuumdruck, Prozessführung und Schichtergebnis versteht, kann gezielt optimieren und teure Fehler vermeiden.
Dieser Beitrag erklärt, welche physikalischen Grundlagen hinter dem Vakuum stecken, wie unterschiedliche Druckbereiche die Schichtqualität beeinflussen und worauf es bei edelmetallhaltigen Beschichtungsverfahren besonders ankommt.
Physikalische Grundlagen des Vakuums im Beschichtungsprozess
Das Vakuum in einer Beschichtungsanlage dient nicht nur dazu, Luft zu entfernen. Es schafft die Voraussetzung dafür, dass Atome und Ionen sich gerichtet und kontrolliert von der Quelle zur Substratoberfläche bewegen können. In Umgebungsluft würden Teilchen durch häufige Stöße mit Gasmolekülen abgebremst, abgelenkt oder chemisch verändert, bevor sie das Substrat erreichen.
Entscheidend ist dabei die sogenannte mittlere freie Weglänge: der durchschnittliche Weg, den ein Teilchen zurücklegt, bevor es mit einem anderen kollidiert. Je niedriger der Druck in der Vakuumkammer, desto größer ist diese Weglänge und desto ungehinderter ist der Materialtransport. Typische PVD-Prozesse arbeiten im Bereich zwischen 10⁻² und 10⁻⁶ mbar, je nach Verfahren und Anforderung. Das Hochvakuum ist dabei keine technische Spielerei, sondern eine Grundbedingung für reproduzierbare, saubere Schichten.
Wie der Vakuumdruck die Schichtqualität beeinflusst
Der Arbeitsdruck während des Beschichtungsprozesses hat direkten Einfluss auf Schichtstruktur, Haftfestigkeit und Oberflächengüte. Ein zu hoher Restgasdruck führt dazu, dass reaktive Gase wie Sauerstoff oder Wasserdampf in die wachsende Schicht eingebaut werden. Das Ergebnis sind poröse, schlecht haftende oder in ihrer Funktion beeinträchtigte Schichten.
Beim Sputtern, einem der verbreitetsten PVD-Verfahren, wird ein Arbeitsgas (meist Argon) gezielt in die Kammer eingelassen. Hier entsteht ein Gleichgewicht: Der Argondruck muss hoch genug sein, um eine stabile Plasmaentladung zu erzeugen, aber niedrig genug, damit die gesputterten Teilchen das Substrat mit ausreichend Energie erreichen. Liegt der Druck außerhalb des optimalen Fensters, verändert sich die Schichtmorphologie, die Eigenspannungen steigen oder die Abscheiderate bricht ein. Gerade bei Edelmetallschichten, bei denen die Materialkosten hoch sind, ist eine präzise Druckregelung wirtschaftlich direkt relevant.
Vakuumanforderungen bei edelmetallhaltigen PVD-Schichten
Gold, Platin, Palladium und andere Edelmetalle reagieren im Vergleich zu unedlen Metallen weniger empfindlich auf Sauerstoff. Das macht sie für viele Anwendungen attraktiv, entbindet aber nicht von hohen Vakuumanforderungen. Gerade bei Platin und Palladium können bereits geringe Verunreinigungen durch Restgase die elektrischen und katalytischen Eigenschaften der Schicht messbar verändern.
Für hochwertige Edelmetallschichten, etwa in der Sensorik, Medizintechnik oder Elektronikfertigung, werden Basisdrücke im Bereich von 10⁻⁵ bis 10⁻⁶ mbar angestrebt, bevor der eigentliche Beschichtungsprozess beginnt. Das Ausgasen der Kammerwände und des Substrats spielt dabei eine unterschätzte Rolle: Selbst bei nominell gutem Vakuum können adsorbierte Moleküle von der Oberfläche desorbieren und den Prozess stören. Aufheizstufen vor der Beschichtung und ausreichend lange Pumpzeiten sind daher kein Luxus, sondern Teil des Prozessstandards.
Häufige Vakuumprobleme und ihre Auswirkungen auf die Beschichtung
Undichtigkeiten in der Vakuumkammer gehören zu den häufigsten Ursachen für Schichtfehler, die sich erst bei der Qualitätskontrolle zeigen. Selbst kleine Lecks, die den Enddruck nur geringfügig erhöhen, können den Sauerstoff- und Feuchtegehalt im Prozessraum so weit steigen lassen, dass die Schichteigenschaften reproduzierbar schlechter werden.
Weitere typische Probleme sind:
- Kontaminierte Pumpöle in Vorpumpen, die Kohlenwasserstoffe in die Kammer einbringen
- Unzureichend ausgeheizte oder gereinigte Substrate, die während des Prozesses ausgasen
- Verschlissene Dichtungen an Flanschen oder Ventilen, die schleichende Lecks verursachen
- Fehler in der Druckmessung durch verschmutzte oder falsch kalibrierte Vakuummessröhren
Die Auswirkungen reichen von erhöhter Schichtrauheit und verminderter Haftfestigkeit bis hin zu fehlerhafter Stöchiometrie bei reaktiven Prozessen. Regelmäßige Wartung der Vakuumanlage und ein konsequentes Prozessmonitoring sind die wirksamsten Gegenmaßnahmen.

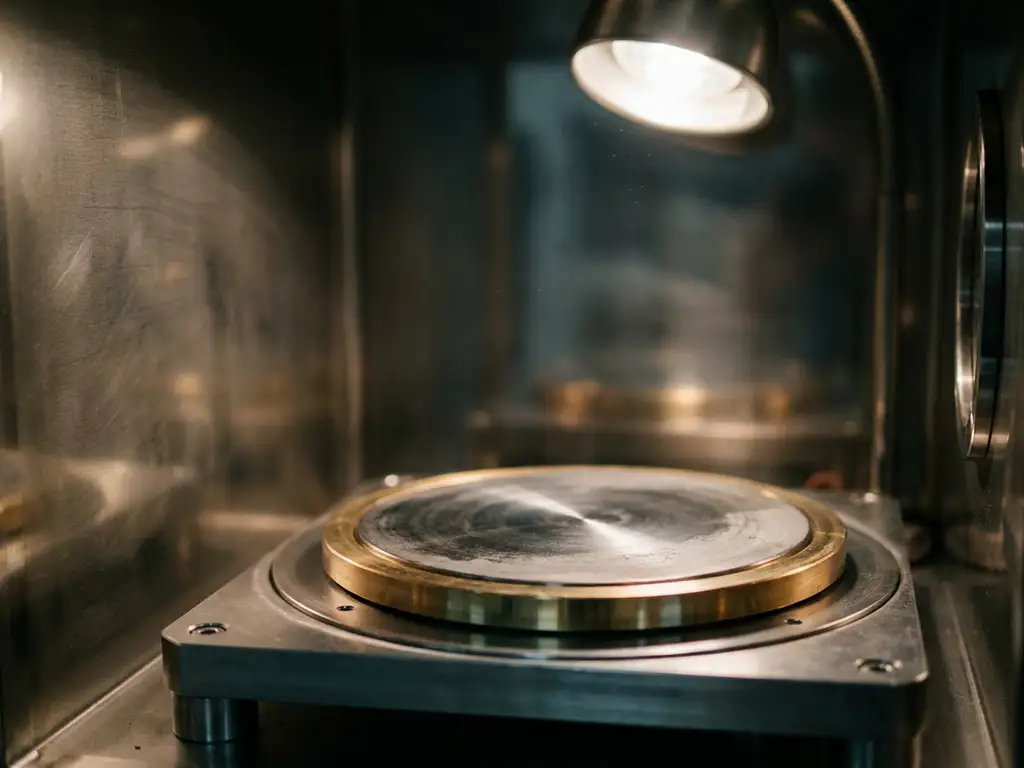

Sputtermaterialien und Targetauswahl für stabile Vakuumprozesse
Die Qualität des Sputterprozesses hängt nicht nur vom Vakuum ab, sondern auch vom verwendeten Target. Verunreinigungen im Targetmaterial, sei es durch Oxidschichten, eingeschlossene Gase oder metallurgische Inhomogenitäten, können Ausgasungseffekte auslösen, die den Kammerdruck destabilisieren und die Schichtzusammensetzung beeinflussen.
Für edelmetallhaltige Anwendungen gilt: Targets aus Gold, Silber, Platin, Palladium oder Legierungen dieser Metalle sollten in hoher Reinheit vorliegen und möglichst ohne Porosität gefertigt sein. Poröse Targets neigen dazu, adsorbierte Gase unter Plasmabedingungen freizusetzen, was zu Druckspitzen und ungleichmäßigem Schichtwachstum führt. Die Geometrie des Targets, seine Dicke und die Bindung an den Kühlkörper beeinflussen zudem die thermische Belastung und damit die Standzeit im Prozess. Eine durchdachte Auswahl der Sputtermaterialien ist daher integraler Bestandteil der Prozessauslegung, nicht eine nachgelagerte Entscheidung.
Wer mit edelmetallhaltigen Targets arbeitet, sollte außerdem die Rückgewinnung von Targetresten in den Gesamtprozess einplanen. Angesichts der Materialwerte von Platin oder Palladium ist ein konsequentes Materialmanagement wirtschaftlich sinnvoll.
Wie m&k gmbh bei PVD-Beschichtung mit Edelmetallen unterstützt
Als spezialisierter Anbieter in der Edelmetallverarbeitung begleitet die m&k gmbh Unternehmen entlang der gesamten Prozesskette, von der Materialauswahl bis zur Rückführung von Edelmetallresten. Für Betriebe, die PVD-Beschichtungsverfahren mit Edelmetallen betreiben oder planen, bietet das Unternehmen konkrete Unterstützung:
- Hochreine Sputtermaterialien aus Gold, Silber, Platin, Palladium, Rhodium, Iridium und Ruthenium in prozessgerechten Geometrien
- Sonderanfertigungen und Prototypen für spezifische Targetgeometrien oder Legierungszusammensetzungen
- Rückkauf und Recycling von Targetresten sowie edelmetallhaltigen Prozessabfällen zu tagesaktuellen Kursen
- Fachkundige Beratung zur Materialauswahl auf Basis langjähriger Anwendungserfahrung in Industrie und Forschung
Erfahren Sie mehr über das Unternehmen und seine Kompetenzen, oder nehmen Sie direkt Kontakt auf, um Ihre Anforderungen mit einem Spezialisten zu besprechen.
