Ruthenium gehört zu den seltensten Platinmetallen der Erde und hat sich in den letzten Jahren zu einem der gefragtesten Materialien in der Halbleiterfertigung entwickelt. Was lange als Nischenmetall galt, rückt mit der fortschreitenden Miniaturisierung von Chips und den physikalischen Grenzen konventioneller Materialien zunehmend in den Mittelpunkt der Mikroelektronik. Für Unternehmen, die in der Beschichtungsindustrie oder Elektronikfertigung tätig sind, lohnt sich ein genauerer Blick auf die Eigenschaften und Einsatzmöglichkeiten dieses Edelmetalls.
Die Bedeutung von Ruthenium in der Halbleiterbeschichtung ergibt sich nicht aus einem einzelnen Vorteil, sondern aus einem Zusammenspiel mehrerer Materialeigenschaften, die bei fortschreitender Strukturverkleinerung immer schwerer durch andere Metalle zu ersetzen sind. Dieser Artikel erklärt, warum Ruthenium in modernen Chiparchitekturen eine wachsende Rolle spielt und was das für die Praxis der Beschichtungstechnik bedeutet.
Eigenschaften von Ruthenium für die Chipfertigung
Ruthenium ist ein Übergangsmetall mit einer hexagonal dicht gepackten Kristallstruktur, einem Schmelzpunkt von rund 2334 °C und einer elektrischen Leitfähigkeit, die für ein Refraktärmetall bemerkenswert hoch ist. Genau diese Kombination macht es für die Halbleiterbeschichtung interessant: Es ist thermisch stabil, chemisch widerstandsfähig und lässt sich in extrem dünnen Schichten abscheiden, ohne seine funktionalen Eigenschaften zu verlieren.
Besonders relevant ist das Verhalten von Ruthenium auf der Nanometerskala. Während klassische Metalle wie Wolfram oder Kupfer bei abnehmender Schichtdicke mit stark steigendem elektrischem Widerstand reagieren, bleibt Ruthenium vergleichsweise stabil. Das liegt an seiner kurzen mittleren freien Weglänge der Elektronen, was bedeutet, dass Streuprozesse an Grenzflächen weniger stark ins Gewicht fallen. Für Strukturbreiten unterhalb von 5 Nanometern ist das ein entscheidender Vorteil.
Ruthenium als Barriere- und Elektrodenmaterial
In modernen Halbleiterprozessen erfüllt Ruthenium zwei zentrale Funktionen: Es dient als Diffusionsbarriere zwischen leitenden Metallschichten und dem umgebenden Dielektrikum, und es wird als Elektrodenmaterial in Kondensatoren und Gate-Strukturen eingesetzt.
Als Barriereschicht verhindert Ruthenium, dass Kupferatome in das Siliziumoxid oder andere Dielektrika diffundieren, was die elektrischen Eigenschaften der Schaltkreise dauerhaft schädigen würde. Im Vergleich zu Tantal und Tantalnitrid, die bisher als Standardbarrieren galten, erlaubt Ruthenium deutlich dünnere Schichten bei gleicher Sperrwirkung. Das schafft Spielraum für weitere Miniaturisierung ohne Einbußen bei der Zuverlässigkeit.
Als Elektrodenmaterial kommt Rutheniumdioxid (RuO₂) in DRAM-Kondensatoren zum Einsatz, wo es eine hohe Austrittsarbeit und gute Kompatibilität mit Hochkapazitätsdielektrika wie Hafniumoxid bietet. Auch in Gate-all-around-Transistoren, die ab der 2-Nanometer-Generation breite Anwendung finden, wird Ruthenium als Metallgate-Material diskutiert und bereits eingesetzt.

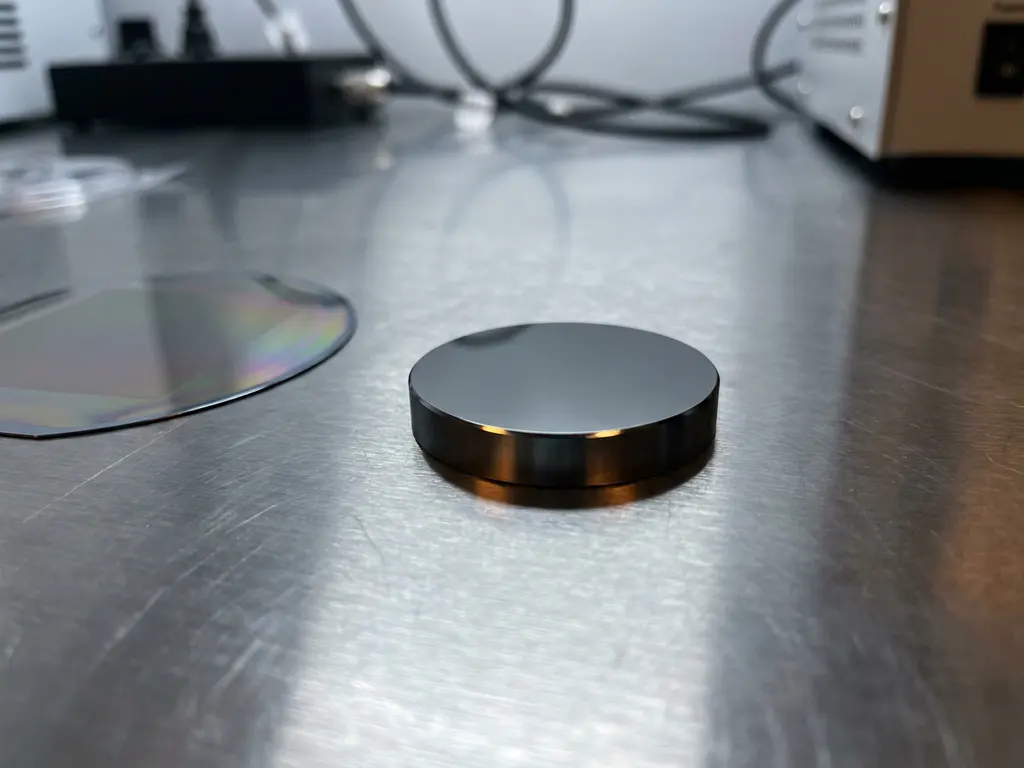

Ruthenium-Sputtertargets: Anforderungen an Reinheit und Gefüge
Die Qualität einer Ruthenium-Dünnschicht hängt direkt von der Qualität des verwendeten Sputtertargets ab. Für die Halbleiterbeschichtung gelten besonders strenge Anforderungen, die weit über industrielle Standardspezifikationen hinausgehen.
Bei der Reinheit sind Werte von 99,95 % (3N5) bis 99,99 % (4N) üblich, wobei bestimmte Verunreinigungen wie Alkali- und Erdalkalimetalle selbst in Spurenmengen problematisch sind, weil sie die Grenzflächeneigenschaften der abgeschiedenen Schicht beeinflussen können. Ebenso wichtig ist das metallurgische Gefüge des Targets: Eine gleichmäßige, feinkörnige Mikrostruktur sorgt für eine homogene Erosion während des Sputterprozesses und damit für gleichmäßige Schichtdicken über den gesamten Wafer.
Targets mit grobem oder inhomogenem Korn neigen zu ungleichmäßigem Materialabtrag, was zu Partikelkontaminationen und Schichtdickenschwankungen führt. Für Wafer mit Durchmessern von 300 mm, wie sie in der modernen Massenproduktion Standard sind, können selbst geringe Abweichungen die Ausbeute eines Fertigungsloses erheblich senken. Die Herstellung qualitativ hochwertiger Sputtermaterialien aus Edelmetallen erfordert daher präzise metallurgische Prozesse vom Schmelzen bis zur Endbearbeitung.
Wirtschaftlichkeit und Recycling von Ruthenium im Produktionsprozess
Ruthenium zählt zu den seltensten und teuersten Platinmetallen, was den effizienten Umgang mit dem Material in der Produktion zu einer wirtschaftlichen Notwendigkeit macht. Der Preis unterliegt erheblichen Schwankungen, da das globale Angebot stark von der Platinerzförderung in Südafrika abhängt und Ruthenium als Nebenprodukt anfällt.
Im Sputterprozess wird typischerweise nur ein Teil des Targetmaterials tatsächlich auf dem Wafer abgeschieden. Ein erheblicher Anteil lagert sich als Overspray an Abschirmblechen und Kammerwänden ab oder verbleibt als Restmaterial im Target. Dieses Material ist nicht verloren: Durch gezielte Rückgewinnung und Raffination lässt sich Ruthenium aus Prozessrückständen, verbrauchten Targets und Ausschussmaterial zurückgewinnen und wieder in den Produktionskreislauf einbringen.
Ein funktionierendes Recyclingkonzept senkt nicht nur die Materialkosten, sondern reduziert auch die Abhängigkeit von Primärmaterial und verbessert die ökologische Bilanz des Produktionsprozesses. Unternehmen, die regelmäßig mit Ruthenium arbeiten, sollten daher von Anfang an Prozesse etablieren, die eine saubere Trennung und Sammlung von Rückständen ermöglichen, um den Rückgewinnungsgrad zu maximieren.
Zukunftsperspektiven: Ruthenium in der nächsten Chip-Generation
Die Halbleiterindustrie steht vor einer der schwierigsten Phasen ihrer Geschichte: Die physikalischen Grenzen der Lithografie und der Materialeigenschaften klassischer Metalle werden bei Strukturbreiten unter 3 Nanometern immer spürbarer. Ruthenium ist eines der wenigen Metalle, das in mehreren kritischen Bereichen gleichzeitig Vorteile bietet, was seine Bedeutung in kommenden Chipgenerationen weiter steigen lässt.
Neben den bereits etablierten Anwendungen als Barriere und Elektrode wird Ruthenium als Leiterbahnmaterial für die untersten Metallisierungsebenen untersucht. Bei sehr engen Strukturen zeigt es gegenüber Kupfer eine geringere Widerstandszunahme, was es zu einem ernsthaften Kandidaten für die sogenannte „sub-2nm“-Ära macht. Gleichzeitig wird an der chemischen Gasphasenabscheidung (CVD) und der atomlagenweisen Abscheidung (ALD) von Ruthenium gearbeitet, um noch konformere und dünnere Schichten zu erzielen, als es mit Sputtern allein möglich ist.
Für Unternehmen in der Beschichtungsindustrie bedeutet das: Der Bedarf an hochreinen Ruthenium-Sputtermaterialien und an Prozess-Know-how wird in den kommenden Jahren weiter steigen. Wer jetzt Erfahrung mit dem Material aufbaut und Lieferketten sowie Recyclingprozesse etabliert, positioniert sich für eine wachsende Nachfrage.
