Beim Sputtern entscheidet die Geometrie des Targets mehr, als oft angenommen. Wer Sputtermaterialien beschafft, denkt zuerst an das Material selbst, also daran, ob Gold, Silber, Platin oder ein anderes Edelmetall zum Einsatz kommt. Doch die Form des Sputtertargets beeinflusst direkt die Schichtqualität, die Materialausnutzung und letztlich die Wirtschaftlichkeit der gesamten PVD-Beschichtung. Dieser Überblick erklärt die gängigen Targetformen, ihre Einsatzbereiche und worauf es bei der Auswahl ankommt.

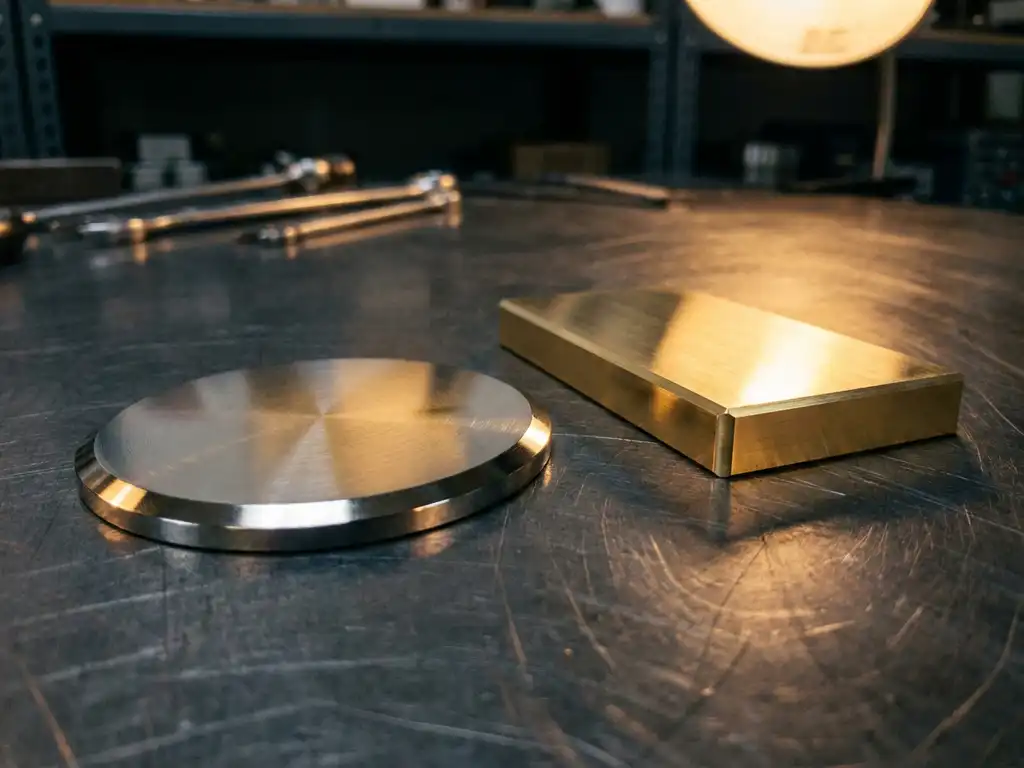

Runde, rechteckige und rohrförmige Targets im Vergleich
Die drei am häufigsten eingesetzten Geometrien in der Dünnschichttechnik sind planare runde Targets, planare rechteckige Targets und rohrförmige Targets. Jede dieser Formen folgt einer anderen Prozesslogik und eignet sich für unterschiedliche Anlagentypen sowie Substratgrößen.
Runde planare Targets sind die klassische Variante und finden sich in Laboranlagen sowie kleineren Produktionssystemen. Sie lassen sich einfach montieren, sind in vielen Materialien verfügbar und eignen sich gut für die Beschichtung kleiner, symmetrischer Substrate. Der Erosionsbereich konzentriert sich beim Magnetronsputtern auf einen ringförmigen Bereich, was bedeutet, dass ein Teil des Targetmaterials ungenutzt bleibt.
Rechteckige Targets werden bevorzugt eingesetzt, wenn größere Flächen gleichmäßig beschichtet werden sollen, etwa in der Flachglas-, Display- oder Solarzellenproduktion. Durch die längliche Form lässt sich das Substrat am Target vorbeibewegen, was eine homogene Schichtdickenverteilung über große Flächen ermöglicht. In der industriellen Serienfertigung sind sie deshalb weit verbreitet.
Rohrförmige Targets, auch Rotationstargets genannt, bieten eine deutlich höhere Materialausnutzung. Da sich das Target während des Prozesses dreht, wird die Erosion gleichmäßig über die gesamte Oberfläche verteilt. In industriellen Großanlagen, zum Beispiel für die Architekturglasveredelung, erreichen Rotationstargets Materialausnutzungsgrade von 80 Prozent und mehr, während planare Targets häufig bei 20 bis 40 Prozent liegen. Für teure Edelmetall-Targets ist dieser Unterschied wirtschaftlich erheblich.
Spezielle Targetgeometrien für anspruchsvolle Anwendungen
Neben den Standardformen existieren Sondergeometrien, die für spezifische Anlagenkonfigurationen oder Substratformen entwickelt werden. Diese kommen immer dann zum Einsatz, wenn Standardlösungen geometrisch oder prozesstechnisch nicht passen.
Konische oder gewölbte Targets werden eingesetzt, wenn die Winkelverteilung des Materialflusses gezielt beeinflusst werden soll. Das ist relevant bei der Beschichtung von Strukturen mit hohem Aspektverhältnis, wie sie in der Halbleiterfertigung oder Mikrosystemtechnik auftreten. Durch die angepasste Geometrie lässt sich die Stufenbedeckung verbessern, ohne die Anlage grundlegend umzubauen.
Segmentierte Targets bestehen aus mehreren Einzelteilen, die zu einer Gesamtfläche zusammengesetzt werden. Sie ermöglichen die Herstellung von Targets in Abmessungen, die fertigungstechnisch als Einzelstück nicht realisierbar wären. Außerdem erlaubt die Segmentierung den Einsatz von Verbundmaterialien oder die Kombination verschiedener Metalle innerhalb eines einzigen Targets, was für die Abscheidung von Legierungsschichten genutzt wird.
Für Forschungsanwendungen werden gelegentlich auch sehr kleine Targets in ungewöhnlichen Geometrien benötigt, etwa als Stäbe, Drähte oder dünne Folien, die in speziell konstruierten Quellen eingesetzt werden. Solche Sonderanfertigungen sind besonders bei Edelmetallen wie Rhodium, Iridium oder Ruthenium relevant, da diese Materialien in Standardgeometrien schwer verfügbar sind. Einen Überblick über verfügbare Sputtermaterialien und Produkte gibt es direkt beim Hersteller.
Targetform und Materialeffizienz: Was die Wahl kostet
Die Wahl der Targetform hat direkte Auswirkungen auf die Kosten pro beschichtetem Substrat, besonders wenn Edelmetalle wie Platin, Palladium oder Gold verarbeitet werden. Hier lohnt eine genaue Betrachtung der Gesamtbetriebskosten statt allein des Einkaufspreises.
Ein planares rundes Target aus Platin mag in der Anschaffung günstiger erscheinen als ein Rotationstarget aus demselben Material. Wenn jedoch nur 30 Prozent des Materials tatsächlich als Schicht auf dem Substrat landen und der Rest als Erosionsreste zurückbleibt, verändert sich das Bild erheblich. Nicht genutztes Targetmaterial kann zwar zurückgewonnen und recycelt werden, doch das bindet Kapital, erzeugt Logistikaufwand und reduziert die Prozesseffizienz.
Rohrförmige Targets amortisieren ihre höheren Herstellungskosten in der Großserienfertigung vergleichsweise schnell. In kleinen Stückzahlen oder im Laborbetrieb überwiegen dagegen oft die einfache Handhabung und die niedrigeren Anschaffungskosten planarer Geometrien. Die Entscheidung hängt also eng mit dem Produktionsvolumen, der Anlagenausstattung und der Preissensitivität des eingesetzten Materials zusammen.
Ein weiterer Kostenfaktor ist die Bonding-Methode. Viele Targets, insbesondere aus spröden Materialien oder bei größeren Abmessungen, werden auf Trägerplatten aus Kupfer oder Molybdän gebondet. Die Geometrie des Targets beeinflusst dabei den Fertigungsaufwand für das Bonding direkt, was sich im Endpreis niederschlägt.
Auswahlkriterien für die richtige Targetform
Die richtige Targetgeometrie ergibt sich aus dem Zusammenspiel mehrerer Faktoren: Anlagentyp, Substratgröße, Materialeigenschaften und wirtschaftliche Rahmenbedingungen. Wer diese Parameter kennt, trifft eine fundierte Entscheidung.
Folgende Fragen helfen bei der Eingrenzung:
- Welche Targethalterungen und Quellen sind in der vorhandenen Anlage verbaut? Nicht jede Anlage ist für Rotationstargets ausgelegt.
- Wie groß ist das zu beschichtende Substrat, und welche Schichtdickengleichmäßigkeit wird gefordert?
- Wie hoch ist das geplante Produktionsvolumen? Bei geringen Stückzahlen lohnt sich der Mehraufwand für komplexe Geometrien selten.
- Welches Material wird verarbeitet? Spröde Materialien wie Keramiken oder einige Platinmetalle stellen besondere Anforderungen an die Fertigung und Montage des Targets.
- Gibt es Anforderungen an die Schichtzusammensetzung, die eine Legierungs- oder Verbundgeometrie notwendig machen?
Materialspezifische Eigenschaften spielen ebenfalls eine Rolle. Edelmetalle wie Gold und Silber lassen sich gut in planaren Geometrien verarbeiten, da sie duktil und gut schweißbar sind. Spröde Materialien wie Iridium oder bestimmte Oxidtargets erfordern dagegen präzises Bonding und sorgfältige Handhabung, um Risse durch thermische Spannungen während des Prozesses zu vermeiden.
Wer regelmäßig mit Edelmetall-Targets arbeitet, profitiert davon, Targetgeometrie, Materialauswahl und Recycling gemeinsam zu denken. Rückgewonnene Erosionsreste lassen sich in neue Targets zurückführen, was den Materialkreislauf schließt und die Rohstoffkosten senkt.
Wie m&k gmbh bei der Targetauswahl unterstützt
Als Spezialist für Edelmetallverarbeitung und Sputtermaterialien begleitet die m&k gmbh Unternehmen von der Materialauswahl bis zur Rückgewinnung. Das Leistungsspektrum umfasst konkret:
- Lieferung von Sputtertargets aus Gold, Silber, Platin, Palladium, Rhodium, Iridium und Ruthenium in gängigen und kundenspezifischen Geometrien
- Beratung zur passenden Targetform in Abhängigkeit von Anlage, Substrat und Prozessanforderungen
- Anfertigung von Sonderprodukten und Prototypen für Forschungseinrichtungen und spezialisierte Industrieanwendungen
- Rücknahme und Recycling von Erosionsresten, um Materialverluste zu minimieren und Kosten zu senken
- Zugang zu Edelmetallen zu tagesaktuellen Kursen über ein persönliches Edelmetallkonto
Wer die passende Targetgeometrie für seine PVD-Beschichtung sucht oder Fragen zur Materialauswahl hat, findet bei m&k gmbh einen erfahrenen Ansprechpartner. Jetzt Kontakt aufnehmen und gemeinsam die wirtschaftlichste Lösung für Ihre Anwendung finden.
