Magnetron-Sputtern gehört zu den am weitesten verbreiteten Verfahren der PVD-Beschichtung (Physical Vapor Deposition) und bildet die technologische Grundlage für Dünnschichten in der Elektronik, Optik, Medizintechnik und vielen anderen Industriezweigen. Das Verfahren erlaubt es, extrem dünne Materialschichten mit hoher Gleichmäßigkeit und Haftfestigkeit auf Substrate aufzubringen, wobei sich Edelmetalle wie Gold, Platin oder Ruthenium als Targetmaterial besonders bewährt haben. Wer die Technologie hinter diesen Schichten versteht, kann Prozesse gezielter steuern, die Qualität reproduzierbarer machen und Materialkosten besser kalkulieren.
Das Prinzip der Kathodenzerstäubung

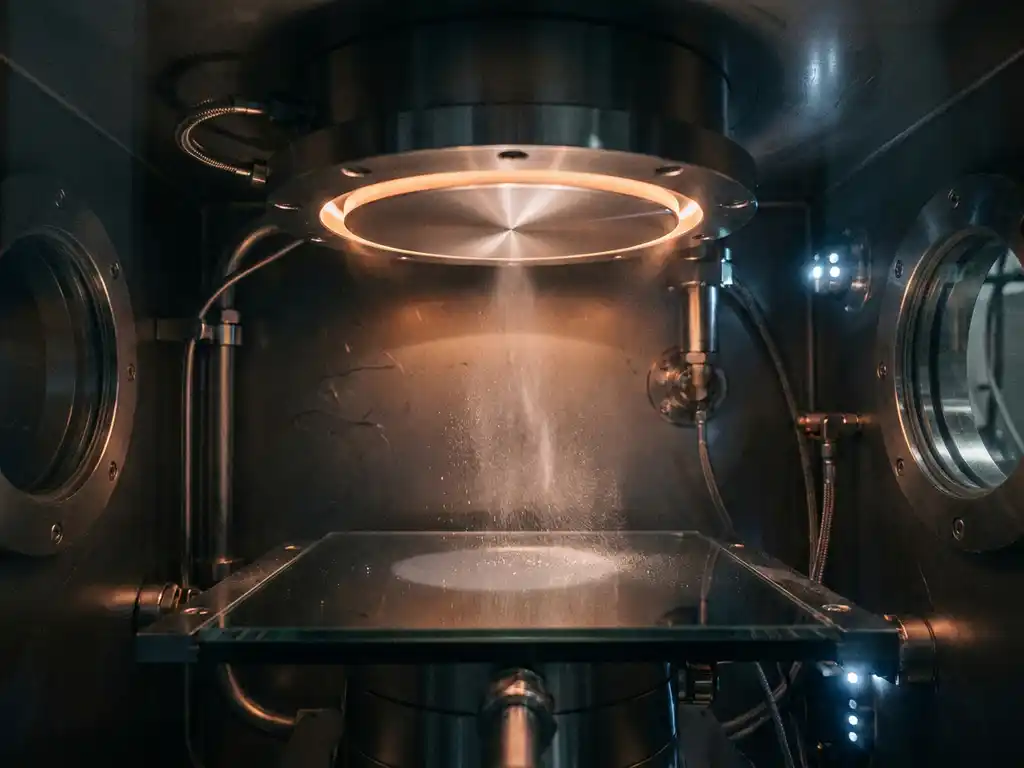

Beim Sputtern wird ein Festkörpertarget durch Ionenbeschuss abgetragen, wobei die herausgelösten Atome auf einem gegenüberliegenden Substrat kondensieren und eine dünne Schicht bilden. Die Kathodenzerstäubung beginnt damit, dass in einer Vakuumkammer ein Edelgas, meistens Argon, auf niedrigen Druck gebracht wird. Eine angelegte Hochspannung ionisiert das Gas, und die positiv geladenen Argon-Ionen werden in Richtung der negativ geladenen Kathode, also des Targets, beschleunigt.
Der Aufprall der Ionen überträgt Impuls auf die Targetatome. Oberflächennahe Atome erhalten genug Energie, um das Gitter zu verlassen und sich als neutrales Dampfmaterial durch die Kammer zu bewegen. Dieser Prozess ist physikalischer Natur, kein thermisches Verdampfen, was bedeutet, dass selbst Materialien mit sehr hohem Schmelzpunkt, wie Platin oder Iridium, effizient als Beschichtungsmaterial eingesetzt werden können.
Aufbau und Komponenten einer Magnetron-Sputteranlage
Der entscheidende Unterschied zwischen einfachem Dioden-Sputtern und dem Magnetron-Sputtern liegt in der Anordnung von Permanentmagneten hinter dem Target. Diese erzeugen ein Magnetfeld, das Elektronen in einer Spiralbahn nahe der Targetoberfläche einfängt. Dadurch erhöht sich die Ionisierungsrate des Arbeitsgases erheblich, was eine deutlich höhere Abtragsrate bei niedrigerem Druck ermöglicht.
Die wesentlichen Komponenten einer Magnetron-Sputteranlage umfassen:
- Die Vakuumkammer mit Pumpsystem zur Erzeugung des notwendigen Prozessdrucks
- Das Sputtermaterial (Target) aus dem zu beschichtenden Werkstoff
- Das Magnetronsystem mit Permanentmagneten hinter dem Target
- Die Substrathalterung, oft drehbar für gleichmäßige Beschichtung
- Die Stromversorgung, wahlweise als Gleichstrom (DC) oder Hochfrequenz (RF) für nichtleitende Targets
Die Wahl zwischen DC- und RF-Sputtern hängt von der elektrischen Leitfähigkeit des Targetmaterials ab. Metallische Edelmetall-Sputtertargets werden typischerweise im DC-Betrieb prozessiert, während keramische oder oxidische Targets eine RF-Quelle benötigen, um einen Ladungsaufbau auf der Oberfläche zu vermeiden.
Prozessparameter und ihre Wirkung auf die Schichtqualität
Die Qualität einer gesputterten Schicht hängt von mehreren Prozessparametern ab, die sich gegenseitig beeinflussen und sorgfältig aufeinander abgestimmt werden müssen. Zu den wichtigsten Stellgrößen zählen Prozessdruck, Leistungsdichte, Substrattemperatur und der Abstand zwischen Target und Substrat.
Ein höherer Prozessdruck erhöht die Stoßwahrscheinlichkeit der gesputterten Atome auf dem Weg zum Substrat, was die Schichtmorphologie beeinflusst und unter Umständen zu poröseren Strukturen führt. Eine höhere Leistungsdichte steigert die Abtragsrate, kann aber auch thermische Belastungen am Target erzeugen. Die Substrattemperatur wiederum bestimmt maßgeblich die Mobilität der auftreffenden Atome und damit die Kristallinität und Dichte der entstehenden Schicht. Für viele Anwendungen in der Dünnschichttechnologie, etwa in der Sensorik oder Mikroelektronik, ist eine genau definierte Schichtstruktur keine optionale Verbesserung, sondern eine funktionale Notwendigkeit.
Reaktives Sputtern: Verbindungsschichten gezielt herstellen
Beim reaktiven Sputtern wird dem Prozessgas ein reaktives Gas, häufig Sauerstoff oder Stickstoff, beigemischt. Die gesputterten Metallatome reagieren dabei mit diesem Gas noch vor oder auf dem Substrat und bilden Verbindungsschichten wie Oxide, Nitride oder Karbide.
Dieses Verfahren erweitert die Anwendungsmöglichkeiten erheblich: Ein reines Platin-Target kann so genutzt werden, um Platinoxidschichten für elektrochemische Sensoren herzustellen, ohne dass ein eigenständiges Oxidtarget benötigt wird. Die genaue Steuerung des Gasgemisches ist dabei kritisch, da ein zu hoher Reaktivgasanteil das Target selbst vergiften und die Abtragsrate drastisch reduzieren kann. Moderne Anlagen setzen daher auf Regelkreise, die den Partialdruck des reaktiven Gases in Echtzeit überwachen und anpassen.
Einsatzgebiete von Edelmetall-Sputtermaterialien
Edelmetalle nehmen unter den Sputtermaterialien eine besondere Stellung ein, weil sie chemische Beständigkeit, elektrische Leitfähigkeit und spezifische katalytische Eigenschaften in sich vereinen. Ihre Anwendungsfelder sind entsprechend breit.
Gold-Sputterschichten finden sich auf Leiterplatten, Kontaktflächen und in der Halbleitertechnologie, wo Oxidationsbeständigkeit und niedrige Kontaktwiderstände gefordert sind. Platin und Palladium werden für Sensoren, Katalysatoren und medizinische Implantate eingesetzt. Ruthenium hat sich in der Datenspeicherung und als Diffusionsbarriere in der Halbleiterfertigung etabliert. Silber wiederum wird wegen seiner überragenden elektrischen und thermischen Leitfähigkeit in optischen Schichtsystemen und Solarzellen verwendet. Edelmetall-Sputtermaterialien in hoher Reinheit sind dabei Voraussetzung für reproduzierbare Schichteigenschaften, da Verunreinigungen im Target direkt in die Beschichtung übergehen.
Auch in der Forschung spielen Edelmetall-Sputtertargets eine zentrale Rolle, etwa bei der Entwicklung neuer Elektrodenmaterialien für Brennstoffzellen oder bei der Herstellung von Dünnschichtsensoren für die Analytik.
Wirtschaftliche und ökologische Aspekte des Sputterprozesses
Edelmetalle sind kostspielige Rohstoffe, und beim Sputtern wird ein Teil des Targetmaterials nicht auf dem Substrat abgeschieden, sondern an den Kammerwänden und Blenden deponiert. Das Material-Nutzungsverhältnis, also das Verhältnis von tatsächlich abgeschiedenem Material zu verbrauchtem Targetmaterial, liegt je nach Anlagengeometrie und Prozessführung zwischen 20 und 40 Prozent. Das bedeutet, dass ein erheblicher Anteil des eingesetzten Edelmetalls zurückgewonnen werden muss, um wirtschaftlich zu arbeiten.
Professionelles Edelmetallrecycling, bei dem Kammerbauteile, verbrauchte Targets und Beschichtungsrückstände aufbereitet und der Wert dem Kunden gutgeschrieben wird, ist daher kein Nebenaspekt, sondern ein integraler Bestandteil einer wirtschaftlichen Prozessführung. Gleichzeitig reduziert die Rückführung von Edelmetallen in den Produktionskreislauf den Bedarf an primär gewonnenem Material und senkt den ökologischen Fußabdruck des gesamten Beschichtungsprozesses.
Moderne Magnetron-Sputteranlagen werden zudem energieeffizienter, da verbesserte Magnetronsysteme höhere Ionisierungsraten bei geringerer Eingangsleistung erzielen. Für Betriebe, die Sputterverfahren im industriellen Maßstab einsetzen, lohnt sich eine regelmäßige Überprüfung, ob Prozessparameter, Targetgeometrie und Recyclinglogistik optimal aufeinander abgestimmt sind.
Wie m&k gmbh bei Sputtermaterialien unterstützt
Als spezialisierter Edelmetallverarbeiter mit über 35 Jahren Erfahrung bietet die m&k gmbh Unternehmen, die Sputterverfahren einsetzen, eine direkte Bezugsquelle für hochreine Edelmetall-Sputtertargets sowie begleitende Dienstleistungen rund um den gesamten Materialkreislauf. Das Angebot richtet sich an Betriebe aus der Elektronikfertigung, Galvanik, Beschichtungsindustrie und Forschung, die sowohl auf Materialqualität als auch auf wirtschaftliche Effizienz angewiesen sind.
- Hochreine Sputtermaterialien aus Gold, Silber, Platin, Palladium, Rhodium, Iridium und Ruthenium in kundenspezifischen Abmessungen
- Rücknahme und Aufbereitung verbrauchter Targets sowie Beschichtungsrückstände aus Kammerbauteilen
- Edelmetallkonto zur sicheren Verwahrung und flexiblen Disposition von Beständen
- Beratung zur Materialauswahl und Prozessoptimierung durch erfahrene Fachleute
- Bundesweiter Außendienst für persönliche Betreuung vor Ort
Wer verlässliche Qualität bei Sputtermaterialien sucht und gleichzeitig den Materialkreislauf effizient schließen möchte, ist bei m&k gmbh an der richtigen Adresse. Nehmen Sie Kontakt auf und besprechen Sie Ihre Anforderungen direkt mit einem Spezialisten.
