Wer Dünnschichten aus Metall, Oxid oder einer Legierung auf ein Substrat aufbringen will, kommt an Sputtering Targets kaum vorbei. Das Sputtermaterial bildet dabei die Quelle, aus der durch Ionenbeschuss Atome herausgelöst und auf der Zielfläche abgeschieden werden. Ob in der Halbleiterfertigung, der Optik oder der Beschichtungsindustrie: Die Qualität des Targets bestimmt maßgeblich, wie gleichmäßig und fehlerfrei die entstehende Schicht wird. Dieser Artikel erklärt, wie ein Sputtering Target entsteht, welche Fertigungsschritte durchlaufen werden und worauf es bei der Herstellung ankommt.
Rohstoffe und Materialauswahl für Sputtering Targets
Der Ausgangspunkt jeder Target-Herstellung ist die Wahl des richtigen Materials. Für die PVD-Beschichtung kommen vor allem Metalle wie Gold, Silber, Platin, Palladium, Kupfer, Titan und Molybdän zum Einsatz, aber auch Legierungen und oxidische Verbindungen. Entscheidend ist dabei nicht nur die chemische Zusammensetzung, sondern auch die Reinheit des Ausgangsmaterials, denn selbst geringe Verunreinigungen können die Schichteigenschaften messbar beeinflussen.
Bei Edelmetall-Targets wie Platin oder Palladium beginnt die Materialauswahl häufig mit zertifiziertem Scheidgut oder aufbereiteten Recyclingmaterialien, die chemisch analysiert und auf ihre Eignung geprüft werden. Die Reinheitsgrade liegen je nach Anwendung zwischen 99,9 % und 99,999 %. Für die Dünnschichttechnik in der Elektronik oder Medizintechnik gelten dabei besonders enge Toleranzen.
Fertigungsverfahren im Überblick
Die Herstellungsroute hängt stark vom gewählten Material und der geforderten Mikrostruktur ab. Grundsätzlich unterscheidet man zwischen schmelzmetallurgischen und pulvermetallurgischen Verfahren.
Bei der Schmelzmetallurgie wird das Ausgangsmaterial eingeschmolzen, gegossen und anschließend durch Walzen oder Schmieden in die gewünschte Form gebracht. Dieses Verfahren eignet sich gut für duktile Metalle wie Gold, Silber oder Kupfer, da sie sich gut umformen lassen und dabei eine homogene Kornstruktur entwickeln. Pulvermetallurgische Verfahren, darunter das Heißpressen oder das Spark-Plasma-Sintern, kommen dagegen bei spröden oder hochschmelzenden Materialien wie Wolfram, Molybdän oder bestimmten Oxidkeramiken zum Einsatz. Hier wird das Pulver unter Druck und Temperatur zu einem dichten Körper verdichtet, ohne dass eine vollständige Schmelze entsteht. Beide Verfahren haben ihre Berechtigung, und in der Praxis entscheidet die Kombination aus Materialcharakter, Zielgeometrie und Anwendungsanforderung über die Wahl der Route.
Mechanische Bearbeitung und Geometrie

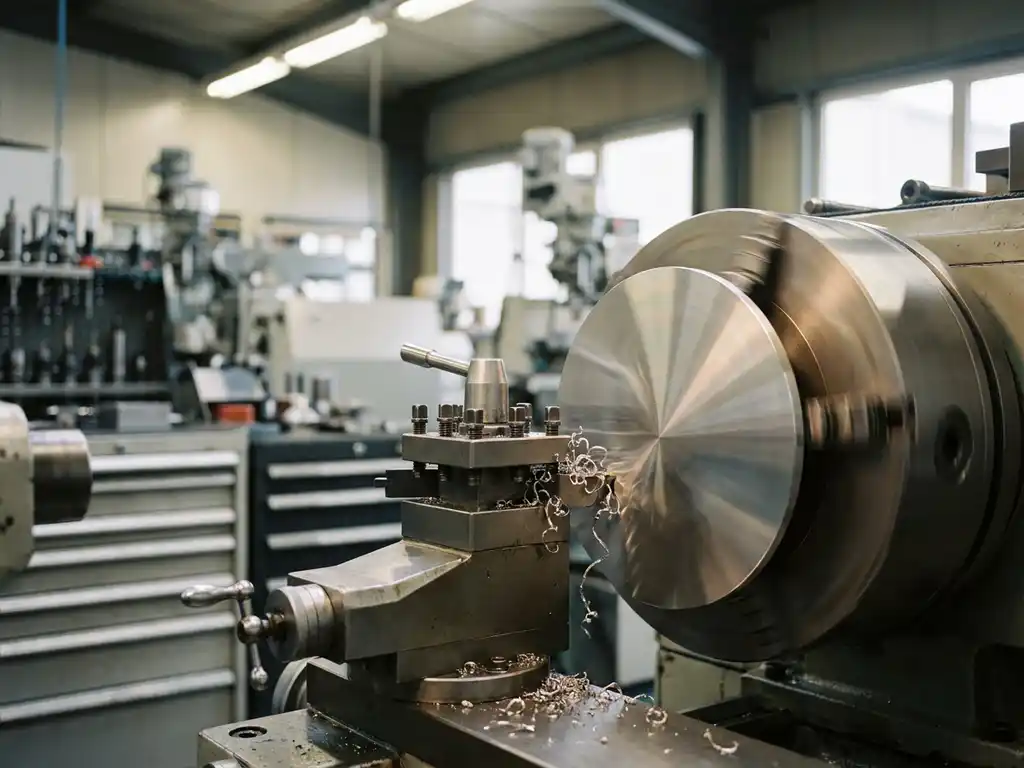

Nach der eigentlichen Formgebung folgt die mechanische Bearbeitung, die das Target in seine endgültige Form bringt. Drehen, Fräsen und Schleifen sind die gängigen Verfahren, um Maßhaltigkeit und Oberflächenqualität sicherzustellen.
Die Geometrie eines Sputtering Targets ist keine Nebensache. Runde Scheiben, rechteckige Platten, rohrförmige Targets oder zylindrische Sputterquellen stellen unterschiedliche Anforderungen an die Bearbeitung. Rohrtargets etwa werden bei Großflächenbeschichtungen eingesetzt und müssen eine präzise Wandstärke aufweisen, damit die Erosion gleichmäßig verläuft. Toleranzen im Mikrometerbereich sind bei hochwertigen Targets keine Seltenheit, da schon kleine Abweichungen in der Planheit oder Dicke die Schichtgleichmäßigkeit beeinflussen können. Oberflächenrauheit und Kantengeometrie werden abschließend kontrolliert, bevor das Teil zur Qualitätsprüfung weitergegeben wird.
Qualitätskontrolle und Reinheitsanforderungen
Vor dem Einsatz in einer Sputteranlage durchläuft jedes Target eine mehrstufige Qualitätskontrolle. Diese umfasst sowohl chemische als auch physikalische Prüfungen, die sicherstellen, dass das Material die spezifizierten Eigenschaften erfüllt.
Auf chemischer Seite kommen Verfahren wie die optische Emissionsspektrometrie (OES) oder die Röntgenfluoreszenzanalyse (RFA) zum Einsatz, um die Reinheit und Zusammensetzung zu verifizieren. Physikalisch werden Dichte, Gefügestruktur und mechanische Eigenschaften geprüft. Gerade bei der Edelmetall-Sputtertechnik ist eine lückenlose Dokumentation der Analyseergebnisse wichtig, weil die eingesetzten Materialien einen hohen Materialwert haben und die Rückverfolgbarkeit für Kunden aus regulierten Branchen obligatorisch ist. Ultraschallprüfungen können zudem innere Fehler wie Poren oder Einschlüsse aufdecken, die sich im Betrieb negativ auswirken würden.
Bonding und Montage auf Trägerplatten
Viele Sputtering Targets werden nicht allein, sondern auf einer Trägerplatte montiert geliefert, der sogenannten Backing Plate. Diese Verbindung, das Bonding, hat eine wichtige thermische Funktion: Beim Sputterprozess entsteht erhebliche Wärme, die über die Trägerplatte abgeführt werden muss, um das Target vor Überhitzung und Rissbildung zu schützen.
Als Trägermaterialien kommen häufig Kupfer oder Molybdän zum Einsatz, da sie eine hohe Wärmeleitfähigkeit besitzen. Die Verbindung zwischen Target und Backing Plate erfolgt je nach Materialkombination durch Löten mit speziellen Indium- oder Zinnloten, durch Diffusionsbonden oder durch mechanische Klemmung. Die Wahl des Bondingverfahrens beeinflusst nicht nur die thermische Ankopplung, sondern auch die Wiederverwendbarkeit der Trägerplatte nach dem Verbrauch des Targets. Beim Edelmetall-Sputtering ist das besonders relevant, da das verbrauchte Targetmaterial zurückgewonnen und recycelt werden kann.
Sonderanfertigungen und individuelle Lösungen
Standardgeometrien decken viele Anwendungen ab, stoßen aber in der Forschung, der Prototypenentwicklung und in spezialisierten Industrieprozessen schnell an ihre Grenzen. Hier sind Hersteller gefragt, die sowohl die Materialkompetenz als auch die fertigungstechnischen Voraussetzungen für Sonderanfertigungen mitbringen.
Individuelle Targets können aus ungewöhnlichen Legierungen bestehen, komplexe Geometrien aufweisen oder in sehr kleinen Stückzahlen benötigt werden. Gerade in der Forschung werden häufig Materialien kombiniert, die in der Serienproduktion keine Rolle spielen, etwa Platinlegierungen mit definierten Anteilen an Iridium oder Rhodium. Die Herausforderung liegt dabei nicht nur in der Fertigung, sondern auch in der präzisen Einstellung der Zusammensetzung und der Sicherstellung einer gleichmäßigen Verteilung der Legierungsbestandteile im gefügten Material. Sputtermaterialien aus Edelmetallen in Sonderausführungen erfordern deshalb eine enge Abstimmung zwischen Auftraggeber und Hersteller bereits in der Planungsphase.
Wie die m&k gmbh bei der Beschaffung von Sputtermaterialien hilft
Die m&k gmbh entwickelt und fertigt Sputtermaterialien aus Edelmetallen für industrielle und wissenschaftliche Anwendungen. Das Portfolio reicht von Standardgeometrien bis zu komplexen Sonderanfertigungen, die auf die spezifischen Anforderungen der jeweiligen Beschichtungsanlage und des Prozesses abgestimmt werden. Konkret bietet m&k:
- Sputtering Targets aus Gold, Silber, Platin, Palladium, Rhodium, Iridium und Ruthenium sowie ausgewählten Legierungen
- Individuelle Geometrien für unterschiedliche Sputterquellen, einschließlich Rohr- und Plattentargets
- Lückenlose Materialanalyse und Dokumentation der Reinheit für regulierte Branchen
- Rücknahme und Recycling verbrauchter Targets zur Rückgewinnung des Edelmetalls
- Beratung durch erfahrene Spezialisten, die Anwendungswissen aus über 35 Jahren Edelmetallverarbeitung mitbringen
Für Unternehmen, die maßgeschneiderte Lösungen in der Dünnschichttechnik suchen, lohnt sich ein direktes Gespräch. Nehmen Sie Kontakt mit m&k auf und schildern Sie Ihre Anforderungen, um ein individuelles Angebot zu erhalten.
