Wer sich mit Beschichtungstechnologien beschäftigt, stößt schnell auf zwei Begriffe, die häufig im gleichen Atemzug genannt werden: PVD und Sputtern. Dabei handelt es sich nicht um konkurrierende Verfahren, sondern um ein Über- und Unterordnungsverhältnis. Physical Vapor Deposition, kurz PVD, ist der Oberbegriff für eine ganze Familie von Dünnschichtbeschichtungsverfahren. Sputtern ist eines davon, mit spezifischen Eigenschaften, die es für bestimmte Anwendungen besonders geeignet machen.
Die Unterscheidung ist vor allem für Unternehmen relevant, die Beschichtungslösungen für technische, medizinische oder optische Anwendungen einsetzen. Wer versteht, wie sich Sputtern von anderen PVD-Verfahren unterscheidet, kann gezielter entscheiden, welche Methode zu den eigenen Anforderungen passt und welche Materialien dabei zum Einsatz kommen sollten.
Sputtern als Teilverfahren von PVD
PVD bezeichnet alle Verfahren, bei denen ein Feststoffmaterial im Vakuum in die Gasphase überführt und anschließend als dünne Schicht auf einem Substrat abgeschieden wird. Zur PVD-Familie gehören unter anderem thermisches Verdampfen, Lichtbogenverdampfen (Arc-PVD) und eben das Sputtern. Was diese Verfahren verbindet, ist das Grundprinzip: keine Nasschemie, kein Lösungsmittel, stattdessen physikalische Prozesse im Hochvakuum.
Sputtern unterscheidet sich von anderen PVD-Verfahren vor allem durch die Art, wie das Quellmaterial in die Gasphase gelangt. Während beim thermischen Verdampfen das Material durch Hitze verdampft wird, erfolgt beim Sputtern ein mechanischer Materialabtrag durch Ionenbeschuss. Diese scheinbar technische Differenz hat erhebliche praktische Konsequenzen für die Schichtqualität, die Materialauswahl und die Prozesssteuerung.
Funktionsprinzip: Wie Sputtern im Vergleich zu anderen PVD-Verfahren funktioniert
Beim Sputtern wird ein sogenanntes Target, also das Beschichtungsmaterial in fester Form, mit hochenergetischen Ionen beschossen. Diese Ionen werden typischerweise aus einem Edelgas, meist Argon, durch ein Plasma erzeugt. Der Ionenbeschuss löst Atome aus der Oberfläche des Targets heraus, die dann durch das Vakuum auf das Substrat gelangen und dort eine gleichmäßige Schicht bilden.
Der entscheidende Unterschied zum thermischen Verdampfen liegt in der Kontrolle: Beim Sputtern lässt sich die Energie des Prozesses präzise steuern, was zu sehr homogenen Schichten mit guter Haftung führt. Zudem bleibt die Zusammensetzung von Legierungen beim Sputtern weitgehend erhalten, da alle Legierungsbestandteile gleichmäßig abgetragen werden. Beim Verdampfen hingegen können Legierungen entmischen, weil verschiedene Elemente unterschiedliche Dampfdrücke haben. Für die Beschichtung mit Edelmetalllegierungen ist das ein wesentlicher Vorteil der Sputtertechnik.
Magnetronsputtern ist die am weitesten verbreitete Variante: Durch Magnete unter dem Target wird das Plasma konzentriert, was den Materialabtrag beschleunigt und die Prozesstemperatur niedrig hält. Das ermöglicht die Beschichtung auch temperaturempfindlicher Substrate wie Kunststoffe oder organische Materialien.
Sputtermaterialien: Welche Edelmetalle sich besonders eignen
Die Wahl des richtigen Sputtermaterials ist entscheidend für die Eigenschaften der fertigen Schicht. Edelmetalle spielen dabei eine besondere Rolle, weil sie Eigenschaften mitbringen, die durch andere Materialien schwer zu ersetzen sind: chemische Beständigkeit, elektrische Leitfähigkeit, optische Reflexion und biokompatible Oberflächen.
Gold wird häufig in der Elektronik und Mikrosystemtechnik eingesetzt, weil es hervorragend leitet und nicht oxidiert. Silber bietet die höchste elektrische und thermische Leitfähigkeit aller Metalle und eignet sich für optische Beschichtungen. Platin und Palladium werden in der Katalysetechnik, der Sensorik und der Medizintechnik eingesetzt, wo chemische Stabilität unter extremen Bedingungen gefragt ist. Iridium und Ruthenium kommen in Spezialanwendungen zum Einsatz, etwa in der Halbleiterindustrie oder bei der Herstellung von Elektroden.

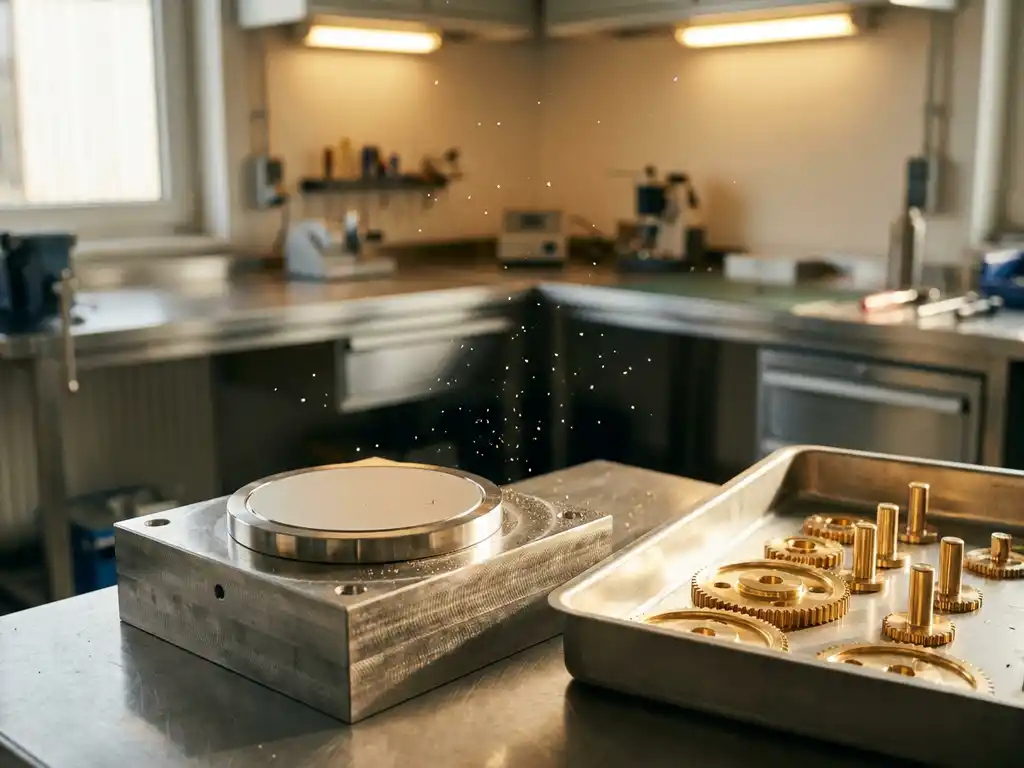

Für die Sputtertechnik werden diese Edelmetalle in Form von Targets gefertigt, die als Scheiben, Rohre oder Platten vorliegen können. Die Reinheit des Targets wirkt sich direkt auf die Schichtqualität aus, weshalb hochreine Ausgangsmaterialien unverzichtbar sind. Wer mehr über das Produktangebot an Sputtermaterialien erfahren möchte, findet dort eine Übersicht über verfügbare Edelmetalllösungen.
Typische Anwendungsfelder in Industrie und Forschung
Die Sputtertechnik hat sich in einer Vielzahl von Branchen als Standardverfahren für Dünnschichtbeschichtungen etabliert. In der Halbleiterindustrie werden gesputterte Metallschichten zur Kontaktierung von Chips eingesetzt. In der Optik ermöglichen gesputterte Edelmetallschichten hochpräzise Spiegel und Antireflexbeschichtungen. Die Medizintechnik nutzt Sputterbeschichtungen, um Implantate und Instrumente mit biokompatiblen, korrosionsbeständigen Oberflächen auszustatten.
In der Forschung ist Sputtern ein Werkzeug zur Herstellung von Proben mit definierten Schichtdicken und Zusammensetzungen. Für die Rasterelektronenmikroskopie werden nichtleitende Proben mit einer hauchdünnen Goldschicht besputtert, um sie messbar zu machen. In der Energietechnik kommen gesputterte Platinschichten in Brennstoffzellen zum Einsatz. Die Bandbreite der Anwendungen zeigt, wie vielseitig das Verfahren ist und warum die Anforderungen an die Sputtermaterialien je nach Branche stark variieren.
Wirtschaftliche Aspekte: Kosten, Effizienz und Materialausnutzung
Edelmetalle sind teuer, und das gilt auch für die in der Sputtertechnik eingesetzten Targets. Ein zentrales wirtschaftliches Thema ist deshalb die Materialausnutzung. Beim konventionellen Sputtern wird das Target nicht gleichmäßig abgetragen, sondern es entsteht eine charakteristische Erosionszone. Das bedeutet, dass ein erheblicher Anteil des Materials im Target verbleibt und nicht für die Beschichtung genutzt wird.
Moderne Targetgeometrien und Prozessoptimierungen können die Ausnutzungsrate verbessern, aber ein gewisser Rest bleibt immer übrig. Dieses Restmaterial sollte nicht einfach entsorgt werden. Ein professionelles Recycling von Sputtertargets ermöglicht es, den Edelmetallgehalt zurückzugewinnen und den Materialwert in den Produktionskreislauf zurückzuführen. Das senkt die Gesamtkosten erheblich und macht den Einsatz teurer Edelmetalle wie Platin oder Iridium wirtschaftlich tragfähiger.
Die Anschaffungskosten für Sputteranlagen liegen höher als für einfache Verdampfungsanlagen, werden aber durch die bessere Schichtqualität, die Prozessreproduzierbarkeit und die Möglichkeit, Legierungen exakt abzuscheiden, oft gerechtfertigt. Für Unternehmen mit regelmäßigem Beschichtungsbedarf rechnet sich die Investition in der Regel über die Lebensdauer der Anlage.
Wie m&k gmbh bei Sputtermaterialien und Edelmetallbeschichtung unterstützt
Für Unternehmen, die Sputtertechnik einsetzen oder planen, ist die Versorgung mit hochwertigen Sputtermaterialien und ein verlässliches Recyclingkonzept für verbrauchte Targets zwei der wichtigsten praktischen Fragen. Die m&k gmbh bietet in beiden Bereichen konkrete Lösungen:
- Lieferung von Sputtermaterialien aus Gold, Silber, Platin, Palladium, Rhodium, Iridium und Ruthenium in hoher Reinheit und in den benötigten Geometrien
- Ankauf und Recycling von Sputtertargets und anderen edelmetallhaltigen Rückständen zu tagesaktuellen Kursen
- Beratung zur Materialauswahl für spezifische Beschichtungsanforderungen, gestützt auf über 35 Jahre Erfahrung in der Edelmetallverarbeitung
- Edelmetallkonto zur sicheren Verwahrung und flexiblen Disposition von Beständen
Das Unternehmen arbeitet mit Kunden aus der Elektronikindustrie, der Medizintechnik, der Galvanik und der Forschung zusammen und kennt die spezifischen Anforderungen dieser Branchen aus der Praxis. Wer Fragen zu Sputtermaterialien, Recycling oder Edelmetallmanagement hat, findet auf der Seite über das Unternehmen weitere Hintergrundinformationen oder kann direkt Kontakt aufnehmen, um eine individuelle Beratung anzufragen.
