Co-Sputtern ist ein physikalisches Gasphasenabscheidungsverfahren (PVD), bei dem gleichzeitig aus zwei oder mehr Targets Material auf ein Substrat aufgebracht wird, um Schichten mit maßgeschneiderten Zusammensetzungen herzustellen. Im Gegensatz zum einfachen Sputtern lassen sich durch diesen Ansatz Legierungen, Verbindungen und Gradientenschichten erzeugen, die aus einem einzelnen Target nicht herstellbar wären. Die folgenden Abschnitte beleuchten die technischen Grundlagen, typische Materialkombinationen und industriellen Einsatzfelder des Co-Sputterns.
Wie unterscheidet sich Co-Sputtern vom einfachen Sputtern?
Beim einfachen Sputtern wird Material von einem einzigen Target abgetragen und auf einem Substrat abgeschieden. Beim Co-Sputtern hingegen sind mindestens zwei separate Targets gleichzeitig aktiv, sodass ihre Materialien sich auf der Substratoberfläche mischen und eine Schicht mit einer definierten Mischzusammensetzung bilden. Der entscheidende Unterschied liegt in der Freiheit, Schichteigenschaften durch das Verhältnis der Depositionsraten aktiv zu steuern.
Beim konventionellen Sputtern entspricht die Schichtzusammensetzung weitgehend der Targetzusammensetzung. Wer mit einer Legierung beschichten möchte, benötigt ein vorgefertigtes Legierungstarget. Beim Co-Sputtern entfällt diese Einschränkung: Die Zusammensetzung der abgeschiedenen Schicht lässt sich durch die individuelle Leistungssteuerung jedes Targets in Echtzeit anpassen. Das ermöglicht sowohl homogene Mischphasen als auch Gradientenschichten, bei denen sich die Zusammensetzung über die Schichtdicke kontinuierlich verändert.
Wie funktioniert der Co-Sputtering-Prozess technisch?

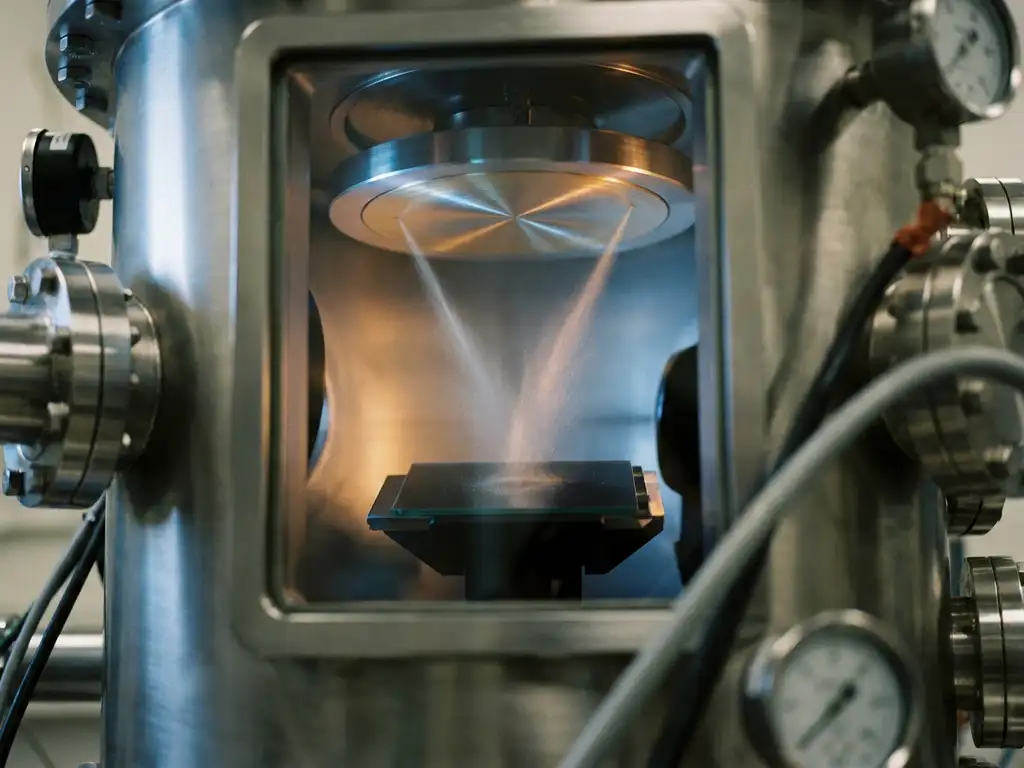

Beim Co-Sputtering-Prozess werden zwei oder mehr Magnetron-Sputterquellen in einer Vakuumkammer so angeordnet, dass ihre Erosionszonen auf dasselbe Substrat gerichtet sind. Inertgas, typischerweise Argon, wird ionisiert und auf die Targets beschleunigt. Das herausgeschlagene Targetmaterial kondensiert auf dem Substrat, wo sich die Materialströme beider Quellen zu einer einheitlichen Schicht verbinden.
Die Schlüsselparameter des Prozesses sind:
- Sputterleistung je Target: Durch unterschiedliche HF- oder DC-Leistungen an den einzelnen Quellen lassen sich der Materialabtrag und damit das Mischungsverhältnis präzise einstellen.
- Kammerdruck: Der Arbeitsdruck beeinflusst die mittlere freie Weglänge der gesputterten Atome und damit die Homogenität der Schicht.
- Substratposition und -rotation: Eine rotierende Substrathalterung sorgt für gleichmäßige Schichtdicken, da die geometrischen Depositionsprofile der einzelnen Targets überlagert werden.
- Prozessgas: Beim reaktiven Co-Sputtern wird dem Argon ein Reaktivgas wie Stickstoff oder Sauerstoff beigemischt, um Nitrid- oder Oxidschichten aus metallischen Targets herzustellen.
Moderne Anlagen erlauben die computergestützte Regelung aller Parameter in Echtzeit, was reproduzierbare Schichteigenschaften über ganze Produktionschargen hinweg sicherstellt.
Welche Materialien werden beim Co-Sputtern kombiniert?
Beim Co-Sputtern lassen sich prinzipiell alle sputterbaren Materialien miteinander kombinieren, sofern sie physikalisch und chemisch kompatibel sind. In der Praxis werden häufig Metalle, Edelmetalle, Oxide, Nitride und Carbide paarweise oder in Dreifachkombinationen eingesetzt, um spezifische elektrische, optische oder mechanische Schichteigenschaften zu erzielen.
Metall-Metall-Kombinationen
Typische Beispiele sind Titan-Aluminium für Hartstoffschichten, Nickel-Eisen für magnetische Dünnschichten oder Gold-Palladium für elektrisch leitfähige Kontaktschichten. Durch die Wahl des Mischungsverhältnisses lassen sich Eigenschaften wie Härte, elektrischer Widerstand oder Korrosionsbeständigkeit gezielt einstellen.
Metall-Keramik-Kombinationen
Kombinationen aus metallischen Targets und reaktiven Gasen ermöglichen die Abscheidung von Titannitrid (TiN), Aluminiumoxid (Al₂O₃) oder Zirkoniumnitrid (ZrN). Diese Schichten zeichnen sich durch hohe Härte, Temperaturbeständigkeit und chemische Inertheit aus und sind in der Werkzeugbeschichtung und Mikroelektronik weit verbreitet.
Wo wird Co-Sputtern industriell eingesetzt?
Co-Sputtern wird überall dort eingesetzt, wo Schichten mit präzise eingestellten Zusammensetzungen gefordert sind, die sich mit einem einzelnen Target nicht herstellen lassen. Zu den wichtigsten Anwendungsfeldern zählen Halbleitertechnik, Optik, Medizintechnik, Sensorik und dekorative Beschichtungen.
- Halbleiter und Mikroelektronik: Diffusionsbarrieren, Kontaktschichten und dielektrische Schichten mit exakt definierten Stöchiometrien.
- Optik und Display-Technologie: Reflexions- und Antireflexionsschichten, transparente leitfähige Oxide (TCO) für Touchscreens und Solarzellen.
- Medizintechnik: Biokompatible Beschichtungen auf Implantaten, zum Beispiel aus Titan-Zirkonium-Legierungen oder edelmetallhaltigen Verbindungen.
- Sensorik: Gassensoren und Drucksensoren profitieren von Schichten mit maßgeschneiderten elektrischen Eigenschaften.
- Dekorative und funktionale Beschichtungen: Uhrenindustrie, Schmuck und Architektur nutzen Co-Sputtern für Farbschichten mit definierten optischen Eigenschaften.
Die Edelmetall-Beschichtung ist dabei ein besonders anspruchsvolles Einsatzgebiet, da die Schichtqualität direkt die Funktionalität des Endprodukts beeinflusst.
Was sind die Vorteile von Co-Sputtern gegenüber anderen Beschichtungsverfahren?
Co-Sputtern bietet gegenüber anderen PVD-Verfahren und nasschemischen Beschichtungsmethoden mehrere entscheidende Vorteile: Es ermöglicht eine stufenlose Einstellung der Schichtzusammensetzung, arbeitet bei niedrigen Substrattemperaturen und liefert dichte, haftfeste Schichten mit hoher Reinheit.
Im Vergleich zur thermischen Verdampfung ist Co-Sputtern bei schwer verdampfbaren Materialien wie Platin oder Wolfram überlegen, da die Energieübertragung durch Ionenbeschuss unabhängig vom Schmelzpunkt des Targetmaterials funktioniert. Gegenüber galvanischen Verfahren entfällt der Einsatz von Chemikalien und Elektrolyten, was den Prozess umweltfreundlicher und für Reinraumanwendungen geeignet macht.
Weitere Stärken im Überblick:
- Zusammensetzungsflexibilität: Jede Mischung aus den verwendeten Targetmaterialien ist durch Leistungsanpassung erreichbar, ohne das Target wechseln zu müssen.
- Skalierbarkeit: Vom Labor- bis zum Produktionsmaßstab lassen sich die Prozessparameter übertragen.
- Gradientenschichten: Durch zeitliche Variation der Targetleistungen lassen sich funktionale Gradientenschichten erzeugen, die mechanische Spannungen reduzieren.
- Kompatibilität mit reaktivem Sputtern: Die Kombination aus Co-Sputtern und reaktivem Sputtern erweitert den Materialraum auf Nitride, Oxide und Carbide.
Welche Rolle spielen Edelmetalle beim Co-Sputtern?
Edelmetalle spielen beim Co-Sputtern eine zentrale Rolle, weil ihre einzigartigen Eigenschaften, insbesondere chemische Inertheit, elektrische Leitfähigkeit und katalytische Aktivität, durch gezielte Legierungsbildung mit anderen Metallen weiter optimiert werden können. Platin, Gold, Palladium, Ruthenium und Silber werden als Targetmaterialien in Co-Sputteranlagen eingesetzt, um funktionale Dünnschichten für anspruchsvolle Anwendungen herzustellen.
Einige besonders relevante Beispiele aus der Praxis:
- Platin-Rhodium-Schichten: Werden für Hochtemperatursensoren und katalytische Anwendungen genutzt, da die Legierung die Oxidationsbeständigkeit von reinem Platin übertrifft.
- Gold-Palladium-Schichten: Klassische Kombination für elektrische Kontakte und Elektronenmikroskopie-Präparate, weil die Legierung eine geringere Korngröße als reines Gold aufweist.
- Ruthenium-Verbindungen: In der Datenspeicherung werden Ruthenium-haltige Schichten als Zwischenlagen in magnetischen Schichtsystemen eingesetzt.
Ein wesentlicher Aspekt beim Einsatz von Edelmetallen ist die Wirtschaftlichkeit des Prozesses. Da Edelmetalle kostspielig sind, kommt der Effizienz des Sputtervorgangs und dem Recycling von Targetresten besondere Bedeutung zu. Hochwertige Sputtertargets aus Edelmetallen mit definierter Reinheit und Geometrie sind die Grundvoraussetzung für reproduzierbare Schichtergebnisse.
Wie M&K Edelmetall beim Co-Sputtern unterstützt
Als spezialisierter Edelmetalldienstleister mit mehr als 30 Jahren Erfahrung ist M&K Edelmetall ein kompetenter Partner für alle, die Edelmetalle im Co-Sputtering-Prozess einsetzen. Das Unternehmen bietet ein abgestimmtes Leistungspaket, das den gesamten Materialkreislauf abdeckt:
- Sputtertargets aus Edelmetallen und Legierungen: Herstellung nach Kundenvorgaben in definierten Reinheiten, Geometrien und Zusammensetzungen für den direkten Einsatz in Co-Sputteranlagen.
- Edelmetall-Recycling mit RFA-Analyse: Gebrauchte Targets und Prozessreste werden im eigenen Haus analysiert und aufgearbeitet, mit garantierter Auszahlung innerhalb von 72 Stunden.
- Materialberatung: Fachkundige Unterstützung bei der Auswahl geeigneter Targetmaterialien und Legierungszusammensetzungen für spezifische Schichtanforderungen.
- Leihe und Miete von Edelmetallen: Für Unternehmen, die Edelmetalle im Prozess einsetzen, ohne sie dauerhaft im Bestand halten zu wollen.
Ob Entwicklung, Serienfertigung oder Recycling von Prozessrückständen: M&K Edelmetall begleitet Beschichter, Forschungseinrichtungen und Industriebetriebe mit Fachwissen und schnellen Reaktionszeiten. Nehmen Sie jetzt Kontakt auf und erfahren Sie, welche Targetlösungen und Edelmetalldienstleistungen am besten zu Ihrem Co-Sputtering-Prozess passen.
