Was ist Dünnschichttechnik?

Dünnschichttechnik ist ein Verfahren, bei dem hauchdünne Materialschichten mit einer Dicke von wenigen Nanometern bis zu einigen Mikrometern auf ein Trägermaterial aufgebracht werden. Diese Schichten verändern gezielt die Oberfläche eines Bauteils, ohne dessen Grundstruktur zu beeinflussen. Die folgende Übersicht beantwortet die wichtigsten Fragen rund um Funktionsweise, Verfahren, Materialien und Anwendungen der Dünnschichttechnik.

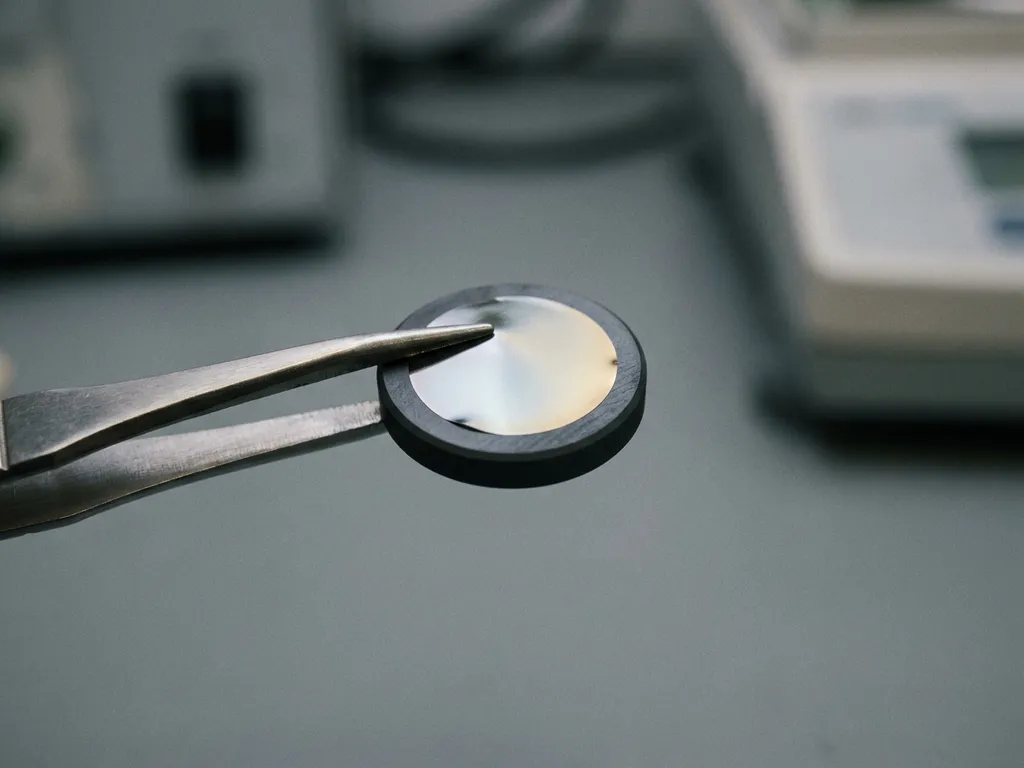

Wie funktioniert Dünnschichttechnik auf atomarer Ebene?

Dünnschichttechnik funktioniert, indem einzelne Atome oder Moleküle eines Quellmaterials aus der Gasphase oder durch physikalische Prozesse auf ein Substrat übertragen werden, wo sie sich Lage für Lage ablagern. Die entstehende Schicht wächst kontrolliert und gleichmäßig, oft mit einer Präzision im Bereich einzelner Atomlagen.

Auf atomarer Ebene beginnt der Prozess mit der Freisetzung von Teilchen aus einem Quellmaterial, dem sogenannten Target. Diese Teilchen bewegen sich durch ein Vakuum oder ein Prozessgas und treffen auf die Substratoberfläche. Dort adsorbieren sie, diffundieren kurzzeitig und ordnen sich in einer stabilen Schichtstruktur an. Die Haftung entsteht durch chemische oder physikalische Bindungen zwischen dem Schichtmaterial und dem Trägermaterial.

Die Qualität der Schicht hängt dabei von mehreren atomaren Prozessen ab: der kinetischen Energie der auftreffenden Teilchen, der Substrattemperatur sowie der Reinheit des Ausgangsmaterials. Schon geringe Verunreinigungen können die Schichteigenschaften erheblich beeinflussen, weshalb Dünnschichtprozesse in der Regel unter Hochvakuumbedingungen stattfinden.

Welche Verfahren werden in der Dünnschichttechnik eingesetzt?

In der Dünnschichttechnik werden zwei grundlegende Verfahrensgruppen eingesetzt: physikalische Abscheidung (PVD, Physical Vapor Deposition) und chemische Abscheidung (CVD, Chemical Vapor Deposition). Beide Verfahren unterscheiden sich in der Art, wie das Schichtmaterial erzeugt und auf das Substrat übertragen wird.

PVD: Physikalische Gasphasenabscheidung

Beim PVD-Verfahren wird das Quellmaterial durch physikalische Methoden in die Gasphase überführt. Die verbreitetste Variante ist das Sputtern, bei dem Ionen auf ein Sputtertarget beschleunigt werden und dabei Atome herausschlagen. Weitere PVD-Varianten sind das thermische Verdampfen und die Laserablation. PVD eignet sich besonders für Metalle und Legierungen und liefert sehr reine, dichte Schichten.

CVD: Chemische Gasphasenabscheidung

Beim CVD-Verfahren reagieren gasförmige Vorläuferverbindungen an der Substratoberfläche chemisch miteinander und bilden so die gewünschte Schicht. CVD erlaubt die Abscheidung komplexer Materialien wie Karbide, Nitride oder Oxide und eignet sich gut für gleichmäßige Beschichtungen auf dreidimensionalen Bauteilen. Eine Sonderform ist das ALD-Verfahren (Atomic Layer Deposition), das Schichten mit atomarer Präzision erzeugt.

Welche Edelmetalle werden in der Dünnschichttechnik verwendet?

In der Dünnschichttechnik werden vor allem Gold, Silber, Platin, Palladium und Ruthenium eingesetzt. Diese Edelmetalle zeichnen sich durch hervorragende elektrische Leitfähigkeit, Korrosionsbeständigkeit und chemische Stabilität aus, die für präzise Dünnschichtanwendungen unverzichtbar sind.

Gold wird wegen seiner außergewöhnlichen Oxidationsbeständigkeit und elektrischen Leitfähigkeit häufig in der Elektronikindustrie für Kontaktschichten und Leiterstrukturen verwendet. Platin und Palladium kommen bevorzugt in Sensoren und Katalysatoren zum Einsatz, da sie auch bei hohen Temperaturen stabil bleiben. Ruthenium gewinnt in der Halbleitertechnik zunehmend an Bedeutung als Diffusionsbarriere.

Silber bietet die höchste elektrische Leitfähigkeit aller Metalle und wird in optischen Beschichtungen sowie in der Photovoltaik eingesetzt, auch wenn seine geringere Korrosionsbeständigkeit manchmal eine Schutzschicht erfordert. Das Edelmetall wird dabei in Form hochreiner Targets oder Verdampfungsmaterialien eingesetzt, deren Reinheit direkt die Schichtqualität bestimmt.

Wo wird Dünnschichttechnik industriell eingesetzt?

Dünnschichttechnik wird industriell in der Halbleiter- und Elektronikindustrie, der Photovoltaik, der Medizintechnik, der Optik, dem Werkzeugbau und der Automobilindustrie eingesetzt. Die Bandbreite der Anwendungen ist außerordentlich groß, weil Dünnschichten Oberflächen mit maßgeschneiderten Eigenschaften ausstatten können.

  • Halbleiter und Elektronik: Leiterbahnen, Kontaktschichten, Diffusionsbarrieren und Kondensatoren in integrierten Schaltkreisen
  • Photovoltaik: Dünnschichtsolarzellen auf Basis von Silizium, CdTe oder CIGS als kostengünstige Alternative zu Waferzellen
  • Optik und Displays: Entspiegelungsschichten, Spiegelbeschichtungen und Filterschichten für Brillengläser, Kameras und Bildschirme
  • Medizintechnik: Biokompatible Beschichtungen auf Implantaten und Instrumenten sowie antibakterielle Silberschichten
  • Werkzeugbau: Hartstoffschichten wie TiN oder DLC zur Verschleißminderung auf Schneidwerkzeugen
  • Automobilindustrie: Dekorative und funktionale Beschichtungen auf Sensoren, Spiegeln und Zierteilen

Unternehmen, die Dünnschichtbeschichtungen in Auftrag geben, finden bei spezialisierten Beschichtern für Edelmetalle die nötige Infrastruktur und das Prozess-Know-how für anspruchsvolle Anwendungen.

Was sind die Vorteile von Dünnschichten gegenüber Dickschichtbeschichtungen?

Dünnschichten bieten gegenüber Dickschichtbeschichtungen entscheidende Vorteile in Bezug auf Materialeffizienz, Präzision und Funktionalität. Da deutlich weniger Material benötigt wird, sind Dünnschichtverfahren besonders bei teuren Edelmetallen wirtschaftlich attraktiv.

Der wichtigste Vorteil liegt im Materialeinsatz: Eine Dünnschicht von wenigen Hundert Nanometern Gold erfüllt dieselbe elektrische Funktion wie eine wesentlich dickere Schicht, verbraucht dabei aber nur einen Bruchteil des wertvollen Rohstoffs. Das senkt die Produktionskosten erheblich und macht die Dünnschicht-Beschichtung besonders für edelmetallbasierte Anwendungen wirtschaftlich.

Hinzu kommt die funktionale Präzision: Dünnschichten lassen sich exakt in ihrer Dicke, Zusammensetzung und Mikrostruktur steuern. Das ermöglicht Eigenschaften, die mit Dickschichten nicht erreichbar wären, etwa spezifische optische Transmissionswerte oder definierte elektrische Widerstände. Außerdem bleiben Bauteilgewicht und Geometrie nahezu unverändert, was besonders in der Mikrosystemtechnik und Sensorik wichtig ist.

Wie wird die Qualität von Dünnschichten gemessen und analysiert?

Die Qualität von Dünnschichten wird durch eine Kombination aus zerstörungsfreien und zerstörenden Analysemethoden gemessen, darunter Röntgenfluoreszenzanalyse (RFA), Profilometrie, Elektronenmikroskopie und Schichthaftungstests. Die Wahl der Methode richtet sich nach der gesuchten Schichteigenschaft.

Schichtdicke und Zusammensetzung

Die Schichtdicke wird häufig mit Profilometern, Ellipsometern oder durch Röntgenreflektometrie bestimmt. Die chemische Zusammensetzung lässt sich mit der Röntgenfluoreszenzanalyse (RFA) schnell und zerstörungsfrei ermitteln. Diese Methode ist besonders bei Edelmetall-Dünnschichten wertvoll, da sie präzise Aussagen über den Materialgehalt liefert, ohne die Probe zu beschädigen. Spezialisierte Analyselabore bieten solche Messungen mit hoher Genauigkeit an.

Haftung, Morphologie und Defekte

Die Schichthaftung wird mit Ritz- oder Abreißtests geprüft, bei denen eine definierte Kraft auf die Schicht ausgeübt wird. Die Oberflächenmorphologie und eventuelle Defekte wie Pinholes oder Risse werden mit Rasterelektronenmikroskopie (REM) oder Rasterkraftmikroskopie (AFM) sichtbar gemacht. Diese Methoden liefern ein vollständiges Bild der Schichtqualität und sind unverzichtbar für die Qualitätssicherung in der Serienfertigung.

Wie M&K Edelmetall Ihre Dünnschichtprojekte unterstützt

M&K Edelmetall ist ein erfahrener Partner für Unternehmen, die hochreine Edelmetalle für Dünnschichtanwendungen benötigen. Als inhabergeführtes Familienunternehmen mit über 30 Jahren Erfahrung bietet M&K das gesamte Leistungsspektrum rund um Edelmetalle für die Dünnschichttechnik:

  • Lieferung hochreiner Sputtertargets aus Gold, Platin, Palladium, Ruthenium und weiteren Edelmetallen
  • Maßgeschneiderte Edelmetall-Halbzeuge wie Tiegel, Elektroden und Schalen für Beschichtungsanlagen
  • RFA-Analyse und Qualitätsprüfung im eigenen Haus mit garantierter Auszahlung beim Recycling in maximal 72 Stunden
  • Beratung zu Materialauswahl, Legierungen und Prozessoptimierung für spezifische Dünnschichtverfahren
  • Rücknahme und Recycling von Edelmetallrückständen aus Beschichtungsprozessen

Ob Sie Targets für PVD-Anlagen, Analyseleistungen oder eine zuverlässige Edelmetallversorgung suchen: Kontaktieren Sie M&K Edelmetall direkt und erhalten Sie ein individuelles Angebot für Ihr Dünnschichtprojekt.
