Was ist RF-Sputtern und wann wird es eingesetzt?

Anja Lohse · 09 Sep. 2026

Wer Bauteile mit hauchdünnen Schichten aus Metall, Oxid oder Keramik versehen möchte, stößt früher oder später auf das Sputtern als Beschichtungsverfahren. RF-Sputtern, also das Radiofrequenz-Sputtern, ist dabei eine Variante, die besonders dort zum Einsatz kommt, wo andere Methoden an ihre Grenzen stoßen. Das Verfahren gehört zur Gruppe der physikalischen Gasphasenabscheidung (PVD) und ermöglicht die Abscheidung von Dünnschichten mit außergewöhnlicher Gleichmäßigkeit und Reinheit. Gerade in der Elektronikindustrie, der Halbleitertechnik und der Forschung hat sich das Radiofrequenz-Sputtern als Standardverfahren etabliert.

Dieser Artikel erklärt, wie das Verfahren funktioniert, wo es typischerweise eingesetzt wird und welche Anforderungen an die verwendeten Sputtermaterialien gestellt werden.

Funktionsprinzip des RF-Sputterns im Überblick

Beim RF-Sputtern wird ein Target, also das Quellmaterial, mit hochfrequentem Wechselstrom bei typischerweise 13,56 MHz beaufschlagt. In einer Vakuumkammer wird ein Edelgas, meist Argon, als Prozessgas eingesetzt. Die angelegte Radiofrequenz ionisiert das Gas zu einem Plasma, dessen positiv geladene Ionen auf das Target beschleunigt werden. Durch den Impulsübertrag werden Atome aus dem Targetmaterial herausgelöst und setzen sich auf dem gegenüberliegenden Substrat als dünne Schicht ab.

Der entscheidende Unterschied zum DC-Sputtern liegt in der Wechselspannung: Während Gleichstrom (DC) nur bei leitfähigen Materialien funktioniert, verhindert die alternierende Spannung beim RF-Sputtern die Aufladung des Targets. Das macht das Verfahren besonders geeignet für elektrisch nicht leitfähige oder halbleitende Materialien wie Oxide, Nitride und Keramiken. Gleichzeitig lassen sich auch Edelmetalle und andere leitfähige Materialien mit RF-Sputtern verarbeiten, was die Flexibilität des Verfahrens erhöht.

Typische Einsatzgebiete in Industrie und Forschung

Das Sputterverfahren in seiner RF-Variante findet sich in einer Vielzahl von Anwendungsfeldern, die auf präzise und reproduzierbare Dünnschichtbeschichtungen angewiesen sind.

In der Halbleiterproduktion werden Verbindungsschichten und Diffusionsbarrieren aus Materialien wie Titannitrid oder Aluminiumoxid aufgebracht. Die Solarzellenherstellung nutzt RF-Sputtern zur Abscheidung transparenter leitfähiger Oxide. In der Medizintechnik entstehen so biokompatible Beschichtungen auf Implantaten und Instrumenten. Auch in der optischen Industrie, etwa bei Antireflexbeschichtungen auf Linsen oder Filtern, ist das Verfahren weit verbreitet.

Forschungseinrichtungen setzen RF-Sputtern ein, um neue Materialien und Schichtsysteme zu entwickeln und zu charakterisieren. Die hohe Reproduzierbarkeit und die Möglichkeit, Parameter wie Schichtdicke, Zusammensetzung und Mikrostruktur gezielt einzustellen, machen das Verfahren zu einem unverzichtbaren Werkzeug in der Materialwissenschaft. Auch in der Beschichtungsindustrie, wo funktionale Oberflächen mit definierten elektrischen, optischen oder mechanischen Eigenschaften gefragt sind, spielt RF-Sputtern eine bedeutende Rolle.

RF-Sputtern vs. andere Beschichtungsverfahren

Im Vergleich zu anderen PVD-Beschichtungsverfahren hat RF-Sputtern sowohl spezifische Stärken als auch Grenzen, die die Wahl des Verfahrens bestimmen.

DC-Sputtern ist schneller und energieeffizienter, scheidet aber nicht auf nicht leitfähigen Targets ab. Das Magnetron-Sputtern, eine Weiterentwicklung des DC-Verfahrens, erzielt höhere Abscheideraten und ist in der industriellen Serienproduktion weit verbreitet. RF-Magnetron-Sputtern kombiniert die Vorteile beider Ansätze und gilt heute als eine der leistungsfähigsten Varianten für anspruchsvolle Beschichtungsaufgaben. Thermisches Verdampfen und Elektronenstrahlverdampfen bieten zwar hohe Abscheideraten, liefern jedoch bei komplexen Verbindungen oder Legierungen oft eine weniger homogene Schichtzusammensetzung als das Sputtern.

Gegenüber chemischen Gasphasenabscheidungsverfahren (CVD) punktet RF-Sputtern mit niedrigeren Prozesstemperaturen, was die Beschichtung temperaturempfindlicher Substrate ermöglicht. Dafür sind CVD-Verfahren bei bestimmten Materialien besser geeignet, um konforme Schichten auf komplexen dreidimensionalen Geometrien abzuscheiden. Die Wahl des richtigen Verfahrens hängt letztlich von Substratmaterial, geforderter Schichtqualität, Prozesstemperatur und wirtschaftlichen Rahmenbedingungen ab.

Anforderungen an Sputtermaterialien und Targetqualität

Die Qualität der abgeschiedenen Schicht steht in direktem Zusammenhang mit der Reinheit und Homogenität des verwendeten Targets. Verunreinigungen im Targetmaterial übertragen sich auf die Schicht und können elektrische, optische oder mechanische Eigenschaften beeinträchtigen.

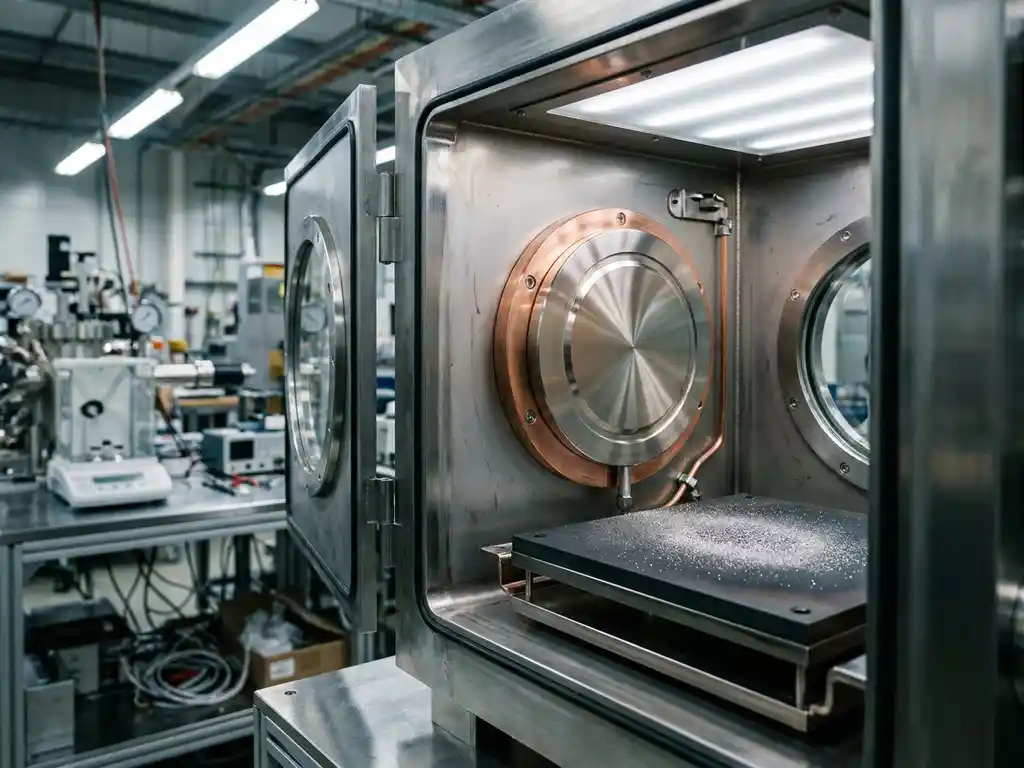

Für anspruchsvolle Anwendungen werden Targets mit Reinheiten von 99,9 % und höher eingesetzt. Bei Edelmetall-Sputtertargets aus Gold, Silber, Platin oder Palladium ist eine gleichmäßige Gefügestruktur entscheidend, um eine homogene Abtragsrate über die gesamte Targetfläche zu gewährleisten. Targets werden in verschiedenen Geometrien gefertigt, darunter runde Scheiben, Rohre und rechteckige Platten, je nach Anlagenkonfiguration und Substratgröße. Die Bindung des Targets an die Backing Plate, meist aus Kupfer oder Edelstahl, beeinflusst die Wärmeabfuhr und damit die Standzeit des Targets erheblich.

Neben der chemischen Reinheit spielen auch mechanische Eigenschaften wie Dichte und Korngröße eine Rolle. Hochdichte Targets, die durch spezielle Sinterverfahren oder Schmelzprozesse hergestellt werden, zeigen in der Regel gleichmäßigere Abtragsprofile und längere Standzeiten. Wer Sputtermaterialien und Targets beschafft, sollte daher auf eine lückenlose Materialzertifizierung und klar definierte Spezifikationen achten.

Wirtschaftliche Aspekte: Materialeffizienz und Edelmetall-Recycling

Edelmetall-Sputtertargets stellen einen erheblichen Kostenfaktor dar, da Materialien wie Platin, Palladium oder Rhodium zu Tagespreisen gehandelt werden. Umso wichtiger ist es, die Materialausnutzung zu optimieren und nicht verbrauchtes oder abgenutztes Targetmaterial zurückzugewinnen.

Beim Sputtern wird typischerweise nur ein Teil des Targetmaterials tatsächlich auf dem Substrat abgeschieden. Ein Teil landet als Overspray an den Kammerwänden, ein anderer Teil verbleibt im Target selbst, da ein vollständiger Abtrag technisch nicht sinnvoll ist. Dieses Restmaterial sowie Abscheiderückstände aus der Kammer können durch professionelles Recycling zurückgewonnen und wieder in den Produktionskreislauf eingespeist werden. Das senkt die Materialkosten spürbar und reduziert den Verbrauch primärer Rohstoffe.

Für Unternehmen, die regelmäßig mit Edelmetall-Sputtertargets arbeiten, lohnt sich die Zusammenarbeit mit einem Partner, der sowohl die Targetherstellung als auch das Recycling abgenutzter Targets und Prozessrückstände übernimmt. Geschlossene Materialkreisläufe verbessern nicht nur die Wirtschaftlichkeit, sondern leisten auch einen messbaren Beitrag zur Ressourcenschonung.

Wie m&k gmbh bei RF-Sputtern und Sputtermaterialien unterstützt

Die m&k gmbh aus Kahla bietet Unternehmen und Forschungseinrichtungen eine praxisorientierte Unterstützung rund um das Thema Sputtern und Dünnschichtbeschichtung. Das Leistungsangebot umfasst:

Hochwertige Edelmetall-Sputtertargets aus Gold, Silber, Platin, Palladium und weiteren Edelmetallen in kundenspezifischen Geometrien und Reinheitsgraden
Professionelles Recycling von Resttargets, Overspray und Prozessrückständen mit transparenter Rückführung des Metallwertes
Persönliche Beratung durch erfahrene Edelmetallspezialisten zu Materialauswahl, Targetspezifikation und Prozessoptimierung
Flexible Beschaffung über ein persönliches Edelmetallkonto, das Planungssicherheit bei schwankenden Marktpreisen bietet

Mit über 35 Jahren Erfahrung in der Edelmetallverarbeitung versteht m&k die spezifischen Anforderungen industrieller und wissenschaftlicher Anwender. Wer konkrete Fragen zu Sputtermaterialien, Targetqualität oder Recyclinglösungen hat, findet auf der Unternehmensseite mehr Informationen oder nimmt direkt Kontakt auf, um eine individuelle Beratung anzufragen.
