Dünnschichten sind aus der modernen Technologie nicht mehr wegzudenken. Ob in der Elektronik, in medizinischen Geräten oder in der Optik: Schichten im Nanometer- bis Mikrometerbereich erfüllen Funktionen, die mit konventionellen Materialmassen schlicht nicht erreichbar wären. Die Dünnschichttechnologie erlaubt es, Oberflächen gezielt mit neuen Eigenschaften auszustatten, ohne das Grundmaterial zu verändern. Dieser Artikel gibt einen Überblick über die wichtigsten Dünnschichtbeispiele aus der Praxis und erklärt, welche Materialien und Verfahren dabei zum Einsatz kommen.
Dünnschichten in Elektronik und Halbleitertechnik
In der Elektronik gehören Dünnschichten seit Jahrzehnten zum Fertigungsstandard. Integrierte Schaltkreise, Transistoren und Speicherchips werden durch aufeinanderfolgende Schichten leitfähiger, halbleitender und isolierender Materialien aufgebaut. Jede dieser Lagen ist präzise auf wenige Nanometer definiert, was die elektrischen Eigenschaften des Bauteils direkt bestimmt.
Besonders relevant sind Dünnschichten in der Photovoltaik. Dünnschichtsolarzellen auf Basis von Cadmiumtellurid oder Kupfer-Indium-Gallium-Diselenid (CIGS) kommen mit deutlich weniger Halbleitermaterial aus als konventionelle Siliziumzellen. Das senkt den Materialverbrauch erheblich. Auch in Sensoren, Mikroprozessoren und Displaytechnologien wie OLED oder LCD sind funktionale Dünnschichten unverzichtbar.
Optische Dünnschichten: Spiegel, Filter und Antireflexbeschichtungen
Optische Dünnschichten nutzen Interferenzeffekte des Lichts, um gezielt bestimmte Wellenlängen zu reflektieren, zu transmittieren oder zu absorbieren. Durch die Kombination mehrerer Schichten mit unterschiedlichen Brechungsindizes lassen sich maßgeschneiderte spektrale Eigenschaften erzielen.
Antireflexbeschichtungen auf Brillengläsern oder Kameralinsen sind ein alltägliches Beispiel: Sie reduzieren unerwünschte Reflexionen und verbessern die Lichtdurchlässigkeit. Hochreflektierende Spiegel in Lasersystemen oder Teleskopen bestehen oft aus Stapeln von zehn bis mehreren hundert Einzelschichten. Bandpassfilter in der Messtechnik oder Spektroskopie isolieren exakt definierte Wellenlängenbereiche, was ohne Dünnschichttechnologie kaum realisierbar wäre.
Medizinische und dentale Anwendungen von Dünnschichten
Im medizinischen Bereich erfüllen Dünnschichten sowohl funktionale als auch biokompatible Aufgaben. Implantate aus Titan oder Stahl werden mit Schichten aus Titannitrid, Hydroxylapatit oder Edelmetallen versehen, um die Gewebeverträglichkeit zu verbessern und Korrosion zu verhindern.
In der Zahntechnik spielen Dünnschichten eine wichtige Rolle bei der Herstellung von Dentalrestaurationen. Edelmetallhaltige Beschichtungen auf Zahnersatz verbessern die Haftung von Keramiken und schützen das Metall vor chemischem Angriff im Mundmilieu. Diagnostische Geräte wie Biosensoren oder Blutteststreifen nutzen ebenfalls dünne Elektrodenschichten aus Gold oder Platin, die eine präzise elektrochemische Messung ermöglichen.
Industrielle Verschleiß- und Korrosionsschutzschichten
In der Industrie werden Dünnschichten vor allem eingesetzt, um Werkzeuge und Bauteile gegen mechanischen Verschleiß und chemischen Angriff zu schützen. Hartstoffschichten aus Titannitrid (TiN), Chromnitrid (CrN) oder diamantähnlichem Kohlenstoff (DLC) verlängern die Standzeiten von Schneidwerkzeugen erheblich.
Korrosionsschutzschichten aus Edelmetallen oder reaktionsträgen Verbindungen werden überall dort eingesetzt, wo aggressive Medien, hohe Temperaturen oder elektrochemische Belastungen auftreten. In der Galvanotechnik werden dünne Schichten aus Gold, Silber, Rhodium oder Palladium auf Kontakte, Steckverbinder und Leiterbahnen aufgebracht, um Leitfähigkeit und Langzeitstabilität zu sichern. Die Schichtdicken liegen dabei oft im Bereich von wenigen Mikrometern, was den Materialeinsatz minimiert und gleichzeitig volle Schutzwirkung bietet.
Herstellungsverfahren für Dünnschichten im Vergleich
Die Wahl des Abscheideverfahrens bestimmt maßgeblich die Qualität, Homogenität und Haftfestigkeit einer Dünnschicht. Grundsätzlich unterscheidet man zwischen physikalischen und chemischen Abscheidemethoden.
Physikalische Abscheideverfahren (PVD)

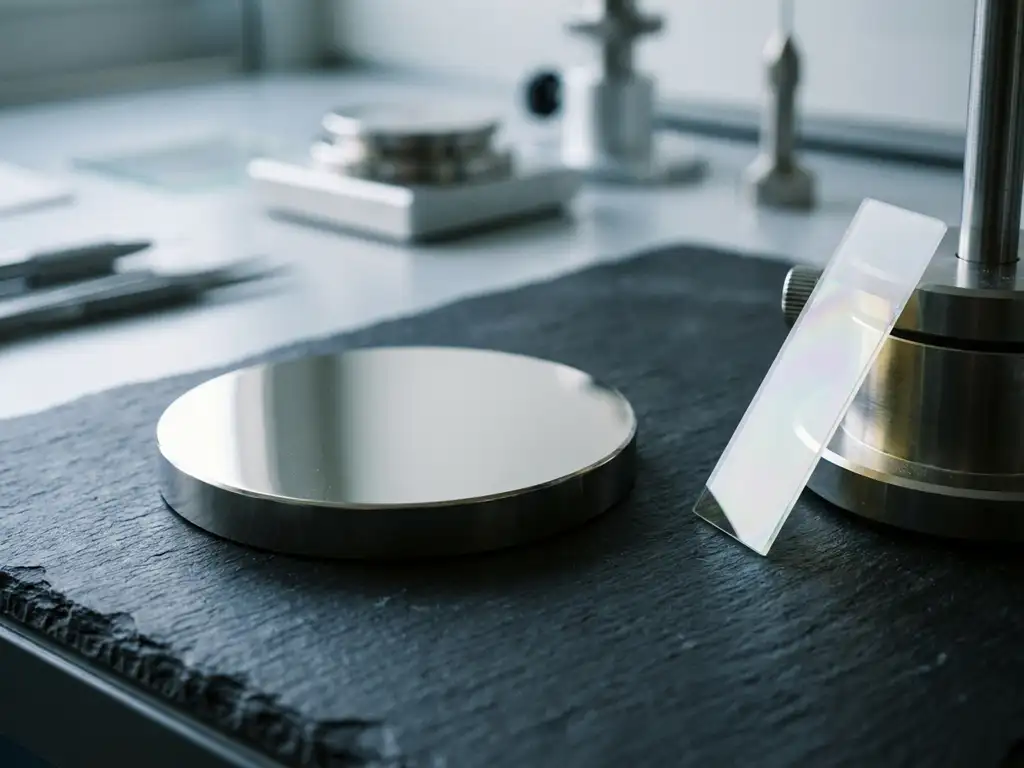

Zu den physikalischen Verfahren gehören Sputtern, Aufdampfen und Ionenstrahlabscheidung. Beim Sputtern wird ein Zielmaterial (das sogenannte Sputtermaterial) durch Ionenbeschuss atomweise abgetragen und auf dem Substrat abgeschieden. Das Verfahren eignet sich besonders für Metalle, Legierungen und schwer schmelzbare Materialien. Es liefert dichte, gut haftende Schichten mit gleichmäßiger Zusammensetzung.
Chemische Abscheideverfahren (CVD und ALD)
Bei der chemischen Gasphasenabscheidung (CVD) reagieren gasförmige Vorläuferverbindungen an der Substratoberfläche und bilden eine feste Schicht. Die Atomlagenabscheidung (ALD) ist eine Variante, die eine Lage-für-Lage kontrollierte Abscheidung ermöglicht und damit extrem gleichmäßige Schichten auch in komplexen Geometrien erzeugt. Nasschemische Verfahren wie Galvanisieren oder Sol-Gel-Prozesse ergänzen das Spektrum für spezifische Anwendungen.
Edelmetalle als Materialwahl für hochwertige Dünnschichten
Edelmetalle nehmen unter den Dünnschichtmaterialien eine besondere Stellung ein. Gold, Platin, Palladium, Rhodium und Ruthenium vereinen chemische Beständigkeit, elektrische Leitfähigkeit und katalytische Aktivität in einem Maß, das andere Materialien nicht erreichen.
Gold wird in der Elektronikindustrie für Kontaktbeschichtungen eingesetzt, weil es weder oxidiert noch mit Umgebungsmedien reagiert. Platin und Palladium finden sich in Katalysatoren und Sensorelektroden, wo ihre katalytischen Eigenschaften genutzt werden. Rhodium gilt als eines der härtesten und chemisch beständigsten Metalle überhaupt und wird für Hochleistungsbeschichtungen in der Galvanik und Optik verwendet. Ruthenium eignet sich aufgrund seiner Härte und seines niedrigen elektrischen Widerstands für Dünnschichtelektroden in der Datenspeicherung. Die Produktpalette für Edelmetallbeschichtungen spiegelt diese Vielfalt der Anwendungen wider.
Entscheidend bei Edelmetall-Dünnschichten ist die Reinheit des Ausgangsmaterials. Verunreinigungen im Sputtermaterial oder im Abscheidegut können die elektrischen und optischen Eigenschaften der fertigen Schicht stark beeinflussen. Deshalb werden für anspruchsvolle Anwendungen Materialien mit Reinheiten von 99,9 % und höher eingesetzt.
Wie m&k gmbh bei Dünnschichtanwendungen unterstützt
Als spezialisierter Edelmetallverarbeiter liefert die m&k gmbh die Materialgrundlage für hochwertige Dünnschichten in Industrie, Forschung und Medizin. Das Unternehmen bietet:
- Sputtermaterialien aus Gold, Silber, Platin, Palladium, Rhodium, Iridium und Ruthenium in definierten Reinheiten und Geometrien
- Galvanotechnik-Lösungen für die Beschichtung von Kontakten, Steckverbindern und Funktionsbauteilen
- Sonderanfertigungen und Prototypen für spezifische Dünnschichtanwendungen, die Standardprodukte nicht abdecken
- Edelmetallrecycling, das aufgearbeitete Materialien wieder in den Produktionskreislauf zurückführt und Materialkosten senkt
- Persönliche Beratung durch erfahrene Spezialisten, die Anwendungswissen mit Materialkenntnis verbinden
Ob für die Elektronikfertigung, die Zahntechnik oder die Beschichtungsindustrie: m&k gmbh ist der Ansprechpartner, wenn es auf Materialqualität, Lieferzuverlässigkeit und technisches Know-how ankommt. Nehmen Sie Kontakt auf und besprechen Sie Ihre Anforderungen direkt mit dem Team.
