Wie läuft die Dünnschichtherstellung ab?

Die Dünnschichtherstellung ist ein Prozess, bei dem extrem dünne Materialschichten auf ein Substrat aufgebracht werden, typischerweise durch physikalische oder chemische Abscheideverfahren wie PVD oder CVD. Diese Schichten sind oft nur wenige Nanometer bis einige Mikrometer dick und verleihen Oberflächen gezielt neue Eigenschaften wie Härte, Leitfähigkeit oder Korrosionsbeständigkeit. Die folgenden Abschnitte beantworten die wichtigsten Fragen rund um Dünnschichtverfahren, Materialien, Anwendungen und Qualitätsprüfung.

Welche Verfahren werden bei der Dünnschichtherstellung eingesetzt?

Bei der Dünnschichtherstellung kommen zwei grundlegende Verfahrensgruppen zum Einsatz: physikalische Abscheidung (PVD, Physical Vapour Deposition) und chemische Abscheidung (CVD, Chemical Vapour Deposition). Beide Dünnschichtverfahren überführen das Beschichtungsmaterial in die Gasphase und scheiden es kontrolliert auf einem Substrat ab. Die Wahl des Verfahrens hängt von Material, Schichtdicke und Anforderungen ab.

PVD-Verfahren

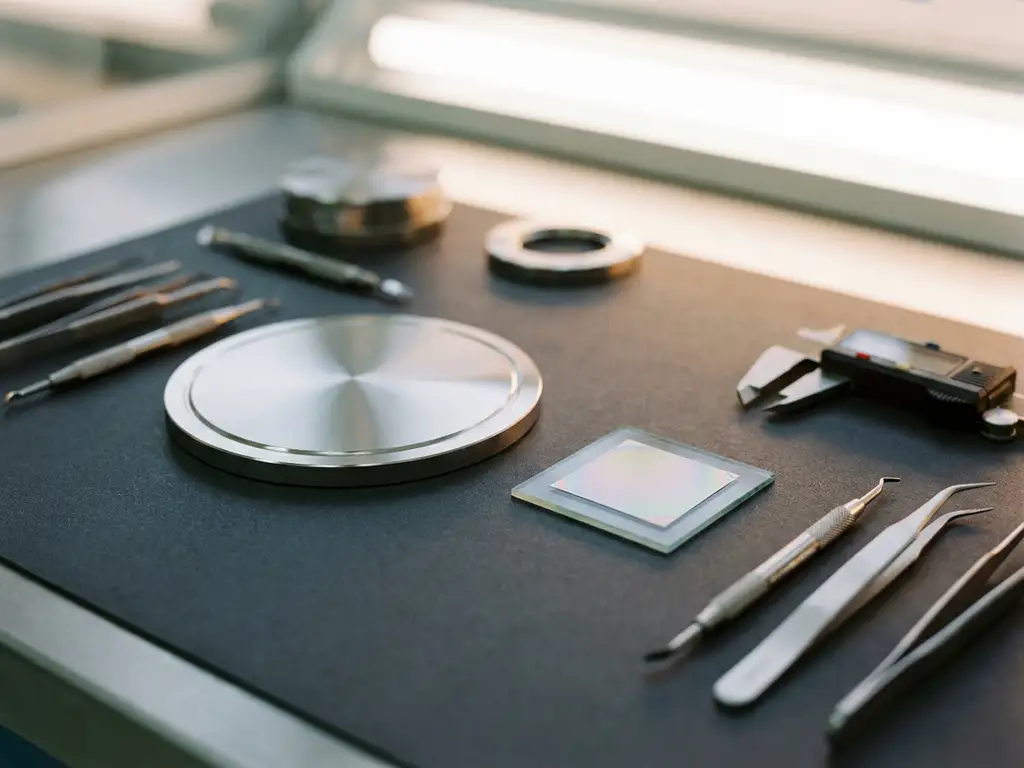

Beim PVD-Prozess wird das Quellmaterial, häufig in Form eines Sputtertargets, durch Verdampfen, Sputtern oder Laserablation in die Gasphase überführt. Die Teilchen kondensieren anschließend auf dem Substrat und bilden eine gleichmäßige Dünnschicht. PVD-Verfahren arbeiten unter Vakuumbedingungen und eignen sich besonders für Metalle und Edelmetalle, da sie hohe Reinheit und präzise Schichtdicken ermöglichen.

CVD-Verfahren

Beim CVD-Verfahren reagieren gasförmige Vorläuferverbindungen auf der Substratoberfläche chemisch miteinander und bilden so die gewünschte Schicht. CVD erlaubt die Beschichtung komplexer Geometrien und ist besonders für Halbleiter- und Hartschichtanwendungen etabliert. Varianten wie PECVD (plasmaunterstütztes CVD) oder MOCVD (metallorganisches CVD) erweitern das Spektrum auf temperaturempfindliche Substrate und hochreine Halbleitermaterialien.

Wie dünn ist eine Dünnschicht tatsächlich?

Eine Dünnschicht ist typischerweise zwischen wenigen Nanometern und einigen Mikrometern dick, also deutlich dünner als ein menschliches Haar, das rund 70.000 Nanometer misst. Der Begriff „Dünnschicht“ bezieht sich auf Schichtdicken, bei denen die physikalischen Eigenschaften des Materials von seiner Geometrie beeinflusst werden, was bei Schichten unterhalb weniger Mikrometer der Fall ist.

In der Praxis variiert die Schichtdicke je nach Anwendung erheblich. Optische Beschichtungen auf Brillengläsern oder Spiegeln liegen oft im Bereich von 100 bis 500 Nanometern. Verschleißschutzschichten in der Werkzeugindustrie erreichen häufig 1 bis 5 Mikrometer. Leitfähige Schichten in der Elektronikindustrie können sogar im einstelligen Nanometerbereich liegen. Die präzise Kontrolle der Schichtdicke ist ein zentrales Qualitätsmerkmal jedes Dünnschichtprozesses.

Welche Materialien eignen sich für Dünnschichten?

Für die Dünnschichtherstellung eignen sich Metalle, Edelmetalle, Oxide, Nitride, Carbide und organische Verbindungen. Die Materialauswahl richtet sich nach den gewünschten Schichteigenschaften: elektrische Leitfähigkeit, optische Transparenz, Härte, Biokompatibilität oder chemische Beständigkeit. Edelmetall-Dünnschichten aus Gold, Platin, Silber oder Palladium spielen in der Elektronik, Medizintechnik und Analytik eine besondere Rolle.

Edelmetalle bieten dabei entscheidende Vorteile: Sie sind chemisch inert, korrosionsbeständig und liefern hervorragende elektrische sowie katalytische Eigenschaften. Goldschichten werden in der Mikrosystemtechnik und Sensorik eingesetzt, Platinschichten finden sich in Katalysatoren und medizinischen Implantaten, Silberschichten in antibakteriellen Anwendungen und Spiegeln. Daneben werden Materialien wie Titannitrid (TiN) für Hartbeschichtungen oder Siliziumdioxid (SiO₂) für optische und isolierende Schichten verwendet. Die Reinheit des Ausgangsmaterials ist entscheidend für die Schichtqualität.

In welchen Branchen werden Dünnschichten verwendet?

Dünnschicht-Beschichtungen werden in der Halbleiter- und Elektronikindustrie, der Optik, der Medizintechnik, der Energietechnik sowie im Werkzeug- und Maschinenbau eingesetzt. Kaum eine Hochtechnologiebranche kommt heute ohne Dünnschichttechnologie aus, da sie Oberflächen mit maßgeschneiderten Eigenschaften ausstatten kann, ohne das Bauteil wesentlich zu verändern.

  • Halbleiter und Elektronik: Leiterbahnen, Kontaktschichten und Diffusionsbarrieren in integrierten Schaltkreisen und Sensoren
  • Optik: Antireflexbeschichtungen, Spiegel, Filter und Schutzschichten auf Linsen und Displays
  • Medizintechnik: Biokompatible Beschichtungen auf Implantaten, Kathetermaterialien und diagnostischen Geräten
  • Energietechnik: Dünnschichtsolarzellen, Brennstoffzellen-Elektroden und Beschichtungen für Energiespeicher
  • Werkzeug- und Maschinenbau: Verschleißschutz- und Gleitbeschichtungen auf Schneidwerkzeugen und Bauteilen
  • Dentalmedizin und Analytik: Edelmetallbeschichtungen auf Laborgeräten, Elektroden und Messeinrichtungen

Besonders in der Analytik und der medizinischen Forschung sind Edelmetall-Dünnschichten unverzichtbar, weil sie reaktionsträge, präzise reproduzierbar und langzeitstabil sind.

Wie wird die Qualität einer Dünnschicht geprüft?

Die Qualität einer Dünnschicht wird durch Schichtdickenanalyse, Haftfestigkeitsprüfung, Zusammensetzungsanalyse und Oberflächencharakterisierung bewertet. Gängige Prüfmethoden sind Röntgenfluoreszenzanalyse (RFA), Rasterelektronenmikroskopie (REM), Profilometrie und mechanische Kratztests. Eine zuverlässige Qualitätsprüfung ist Voraussetzung dafür, dass die Schicht ihre Funktion im späteren Einsatz dauerhaft erfüllt.

Die Röntgenfluoreszenzanalyse (RFA) ist besonders bei Edelmetall-Dünnschichten eine bevorzugte Methode, da sie zerstörungsfrei Schichtdicke und Zusammensetzung gleichzeitig bestimmt. Analyselabore setzen RFA ein, um Schichten auf Homogenität, Reinheit und Dickengleichmäßigkeit zu prüfen. Ergänzend kommen Profilometer zum Einsatz, die die Oberflächentopografie nanometergenau vermessen. Haftfestigkeitstests wie der Scratch-Test oder der Gitterschnitttest prüfen, wie gut die Schicht auf dem Substrat verankert ist. Für optische Schichten werden zusätzlich Transmissions- und Reflexionsmessungen durchgeführt.

Was kostet die Dünnschichtherstellung?

Die Kosten der Dünnschichtherstellung hängen stark von Verfahren, Material, Schichtdicke, Substratgröße und Stückzahl ab. Einfache PVD-Beschichtungen mit Standardmaterialien sind günstiger als hochreine Edelmetall-Dünnschichten oder komplexe CVD-Prozesse, die aufwendige Anlagentechnik und Prozesssteuerung erfordern. Pauschalpreise lassen sich ohne konkrete Spezifikation nicht nennen.

Folgende Faktoren treiben die Kosten in der Dünnschichtbeschichtung maßgeblich:

  • Materialpreis: Edelmetalle wie Platin oder Gold sind deutlich teurer als Basis- oder Keramikwerkstoffe
  • Verfahrensaufwand: CVD-Prozesse erfordern oft höhere Betriebstemperaturen, spezielle Gase und aufwendigere Sicherheitstechnik
  • Schichtdicke und Gleichmäßigkeit: Sehr dünne oder hochpräzise Schichten verlangen mehr Prozesszeit und Messtechnik
  • Substratgeometrie: Komplexe dreidimensionale Bauteile sind schwieriger zu beschichten als ebene Flächen
  • Stückzahl: Kleinserien und Einzelstücke sind in der Regel deutlich teurer als Großserienproduktion

Wer Dünnschichtbeschichtungen regelmäßig benötigt, sollte auch die Option der Edelmetallmiete oder Lohnbeschichtung in Betracht ziehen, um Kapitalbindung und Materialkosten zu optimieren.

Wie M&K Edelmetall bei der Dünnschichtherstellung unterstützt

M&K Edelmetall ist ein erfahrener Partner für alle, die hochwertige Materialien für den Dünnschichtprozess benötigen. Als inhabergeführtes Unternehmen mit über 30 Jahren Erfahrung liefert M&K präzise gefertigte Edelmetallprodukte, die direkt in PVD- und CVD-Anlagen eingesetzt werden können. Das Angebot umfasst:

  • Sputtertargets und Verdampfungsmaterialien aus hochreinen Edelmetallen und deren Legierungen
  • Tiegel, Schalen und Laborgeräte für die Schmelze und Prozessvorbereitung
  • RFA-gestützte Analyse im eigenen Haus zur Qualitätssicherung von Schichtmaterialien
  • Recycling und Rückgewinnung von Edelmetallresten aus dem Beschichtungsprozess mit Auszahlung in maximal 72 Stunden
  • Beratung durch einen bundesweiten Außendienst für Industrie, Forschung und Medizintechnik

Ob Sie Targets für Sputteranlagen, Ausgangsmaterialien für CVD-Prozesse oder eine zuverlässige Recyclinglösung für Edelmetallrückstände suchen: Nehmen Sie direkt Kontakt mit M&K Edelmetall auf und lassen Sie sich individuell beraten.
