Die Schichtdicke bei PVD gehört zu den wichtigsten Qualitätsmerkmalen einer Beschichtung, denn sie bestimmt maßgeblich die mechanischen, optischen und funktionellen Eigenschaften des fertigen Bauteils. Ob Verschleißschutz, dekorative Oberfläche oder elektrische Leitfähigkeit: Wer die physikalische Gasphasenabscheidung industriell einsetzt, muss verstehen, welche Stellschrauben die Schichtdicke beeinflussen und wie sie zuverlässig gemessen und dokumentiert wird. Gerade für Unternehmen, die mit hochwertigen Edelmetall-Sputtermaterialien arbeiten, ist präzise Prozesskontrolle kein Luxus, sondern Voraussetzung für reproduzierbare Ergebnisse.
Prozessparameter, die die Schichtdicke bestimmen
Die Schichtdicke bei PVD ergibt sich aus dem Zusammenspiel mehrerer Prozessparameter, die alle gleichzeitig im Blick behalten werden müssen. Zu den wichtigsten zählen die Leistung der Spannungsquelle, der Arbeitsdruck im Vakuumrezipienten, die Substrattemperatur sowie die Beschichtungszeit. Eine höhere Sputterleistung erhöht die Abscheiderate, kann aber gleichzeitig die Schichtmorphologie verändern, wenn andere Parameter nicht entsprechend angepasst werden.
Der Abstand zwischen Target und Substrat spielt ebenfalls eine entscheidende Rolle. Ein größerer Abstand verteilt das abgeschiedene Material auf einer größeren Fläche und reduziert die lokale Abscheiderate. Gleichzeitig beeinflusst die Substratgeometrie, ob sich das Material gleichmäßig ablagert oder ob bestimmte Bereiche bevorzugt beschichtet werden. Wer reproduzierbare Schichtdicken anstrebt, muss diese Parameter für jede neue Bauteilgeometrie neu bewerten und dokumentieren.

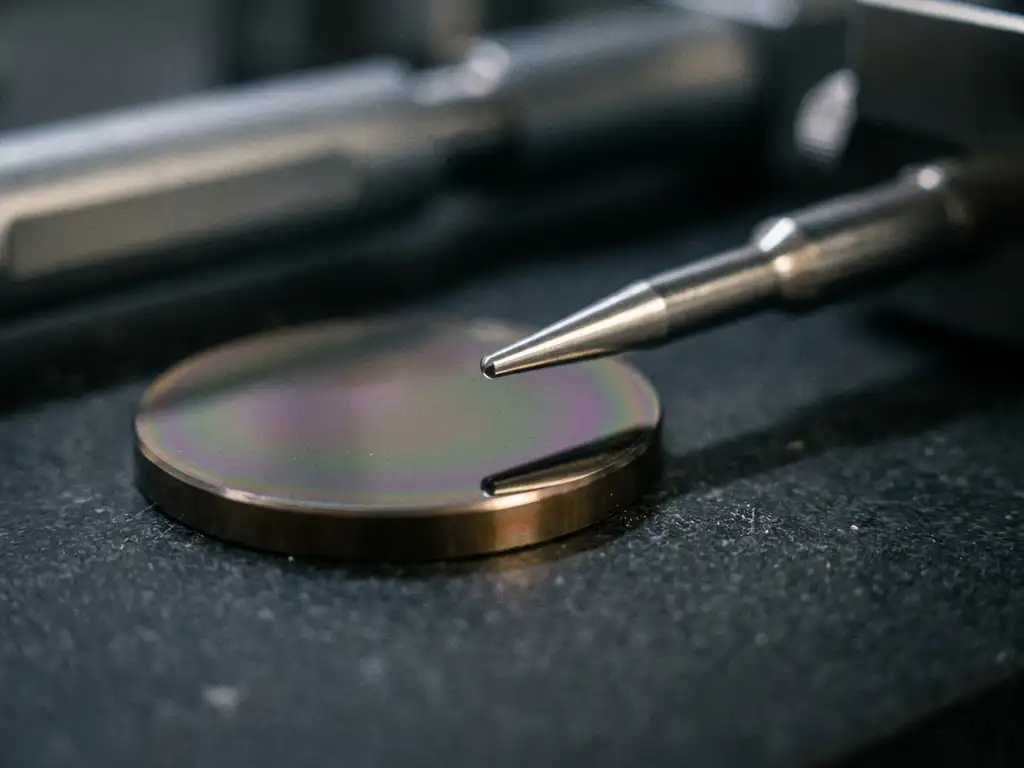

Messmethoden zur Schichtdickenmessung PVD
Für die Schichtdickenmessung bei PVD-Beschichtungen stehen verschiedene Verfahren zur Verfügung, die sich in Genauigkeit, Aufwand und Zerstörungsfreiheit unterscheiden. Die Wahl der Methode hängt vom Schichtsystem, dem Substratmaterial und den geforderten Toleranzen ab.
Zerstörungsfreie Verfahren
Röntgenfluoreszenzanalyse (RFA) gilt als eines der präzisesten zerstörungsfreien Verfahren und eignet sich besonders für dünne Edelmetallschichten. Sie liefert nicht nur die Schichtdicke, sondern auch Informationen zur Zusammensetzung der Schicht. Optische Methoden wie Weißlichtinterferometrie oder Ellipsometrie kommen vor allem bei transparenten oder halbtransparenten Schichten zum Einsatz und ermöglichen eine schnelle, berührungslose Messung.
Destruktive Verfahren
Wenn höchste Messgenauigkeit gefragt ist oder die Schichtstruktur im Querschnitt beurteilt werden soll, kommen destruktive Methoden wie die Kalottenschliffmethode oder die Rasterelektronenmikroskopie (REM) zum Einsatz. Diese Verfahren zerstören das Bauteil, liefern dafür aber direkte, visuell überprüfbare Ergebnisse. In der Serienfertigung werden sie typischerweise für Stichproben oder zur Prozessvalidierung eingesetzt, nicht für die 100-Prozent-Kontrolle.
Homogenität und Gleichmäßigkeit der Schicht sicherstellen
Eine gleichmäßige Schichtdicke über die gesamte Substratoberfläche ist oft schwieriger zu erzielen als eine bestimmte mittlere Dicke. Besonders bei komplexen Geometrien entstehen durch Abschattungseffekte Bereiche, die weniger Material empfangen als andere.
Eine bewährte Maßnahme ist die Rotation der Substrate während der Beschichtung, entweder einfach oder in mehreren Achsen. Durch die kontinuierliche Bewegung wird das auftreffende Material gleichmäßiger verteilt. Zusätzlich lässt sich die Homogenität durch geeignete Blendengeometrien oder durch den Einsatz mehrerer Targets verbessern. Bei der Entwicklung neuer Prozesse empfiehlt es sich, zunächst Testsubstrate mit definierten Geometrien zu beschichten und die Schichtdickenverteilung systematisch zu kartieren, bevor die Serienproduktion beginnt.
Einfluss des Targetmaterials auf die Abscheiderate
Das Targetmaterial beeinflusst die Abscheiderate auf mehrere Arten. Entscheidend sind die sogenannte Sputterausbeute, also die Anzahl der pro einfallendem Ion herausgelösten Targetatome, sowie die Dichte und Reinheit des Targetmaterials selbst. Edelmetalle wie Gold, Platin oder Palladium haben unterschiedliche Sputterausbeuten, was bei der Prozessauslegung berücksichtigt werden muss.
Die Reinheit des Targets wirkt sich direkt auf die Schichtqualität aus. Verunreinigungen im Targetmaterial können in die Schicht eingebaut werden und deren elektrische, optische oder chemische Eigenschaften verändern. Für anspruchsvolle Anwendungen in der Elektronikfertigung, Medizintechnik oder Analytik sind daher hochreine Targets unerlässlich. Die Qualität der eingesetzten Edelmetallprodukte ist damit eine der grundlegenden Voraussetzungen für stabile und reproduzierbare PVD-Prozesse.
Auch der Erosionszustand des Targets verändert die Abscheiderate im Laufe der Zeit. Ein stark erodiertes Target liefert eine andere Materialverteilung als ein neues, was bei der Prozessüberwachung in der Serienfertigung berücksichtigt werden sollte.
Qualitätssicherung und Dokumentation in der Serienfertigung
In der Serienproduktion reicht es nicht aus, den Prozess einmalig einzurichten und dann auf konstante Ergebnisse zu vertrauen. Systematische Qualitätssicherung bedeutet, relevante Prozessparameter kontinuierlich zu erfassen, Messwerte zu dokumentieren und Abweichungen frühzeitig zu erkennen.
Viele PVD-Anlagen sind heute mit integrierten Quarzoszillatoren ausgestattet, die die aufgebrachte Schichtdicke in Echtzeit überwachen. Diese In-situ-Messung ermöglicht eine direkte Prozesskontrolle und kann als Regelgröße für die Beschichtungszeit genutzt werden. Ergänzend dazu sollten in definierten Intervallen Messungen an realen Bauteilen durchgeführt werden, um sicherzustellen, dass die Anzeige des Quarzoszillators mit der tatsächlichen Schichtdicke auf dem Substrat übereinstimmt.
Für Unternehmen, die nach ISO oder branchenspezifischen Normen zertifiziert sind, ist die lückenlose Dokumentation aller Prozessparameter und Messergebnisse Pflicht. Eine gut strukturierte Dokumentation erleichtert nicht nur die Rückverfolgbarkeit im Fehlerfall, sondern auch die kontinuierliche Prozessoptimierung. Wer Abweichungen konsequent auswertet, erkennt Muster, die auf Verschleiß, Materialschwankungen oder Anlagendrift hinweisen, bevor sie zu Ausschuss führen.
Wie m&k gmbh bei der PVD-Beschichtungsqualität unterstützt
Für Unternehmen, die PVD-Prozesse betreiben oder neu aufsetzen, ist die Qualität der eingesetzten Materialien ein Faktor, der sich durch keinen noch so ausgefeilten Prozess kompensieren lässt. Die m&k gmbh liefert hochreine Edelmetall-Sputtermaterialien und unterstützt Kunden dabei, stabile und reproduzierbare Beschichtungsprozesse aufzubauen. Das Angebot umfasst:
- Hochreine Sputtertargets aus Gold, Silber, Platin, Palladium und weiteren Edelmetallen in kundenspezifischen Abmessungen
- Beratung zur Materialauswahl in Abhängigkeit von Anwendung, Schichtsystem und Prozessanforderungen
- Rücknahme und Recycling von verbrauchten Targets sowie edelmetallhaltigen Prozessrückständen
- Edelmetallkonto zur flexiblen Verwahrung und Verrechnung von Materialbeständen
Wer verlässliche Materialqualität mit fundiertem Anwendungswissen verbinden möchte, findet bei m&k gmbh einen Partner mit über 35 Jahren Erfahrung in der Edelmetallverarbeitung. Kontakt aufnehmen und gemeinsam die passende Lösung für Ihren PVD-Prozess finden.
