Wer regelmäßig mit PVD-Beschichtungsanlagen arbeitet, stellt sich früher oder später dieselbe Frage: Wie lange hält ein Sputtering Target eigentlich? Die Antwort ist selten einfach, denn die Lebensdauer eines Targets hängt von einer Vielzahl technischer und prozessbedingter Faktoren ab. Wer diese Zusammenhänge versteht, kann Kosten besser kalkulieren, ungeplante Anlagenstillstände vermeiden und das Material effizienter nutzen.
Grundsätzlich beschreibt die Targetlebensdauer, wie viel Material aus einem Sputtering Target abgetragen werden kann, bevor es ausgetauscht werden muss. Dabei spielen nicht nur das Targetmaterial selbst, sondern auch Prozessparameter, Anlagengeometrie und Betriebsbedingungen eine entscheidende Rolle. Die folgenden Abschnitte beleuchten die wichtigsten Einflussfaktoren und geben praxisnahe Orientierung.
Faktoren, die die Lebensdauer eines Targets bestimmen
Die Haltbarkeit eines Sputtering Targets wird von mehreren Variablen gleichzeitig beeinflusst. Zu den wichtigsten zählen die angelegte Leistung, der Arbeitsdruck in der Prozesskammer, die Targetdicke sowie die Qualität der Kühlung. Ein Target, das bei zu hoher Leistung betrieben wird, ohne ausreichend gekühlt zu werden, kann überhitzen und thermische Spannungsrisse entwickeln, was die Standzeit erheblich verkürzt.
Auch die Reinheit des Sputtermaterials beeinflusst die Lebensdauer direkt. Verunreinigungen im Targetmaterial können zu ungleichmäßigem Abtrag, Partikelbildung und veränderten Schichteigenschaften führen. Hinzu kommt die Konstruktion des Targets selbst: Bonded Targets, bei denen das Sputtermaterial auf eine Trägerplatte aufgebracht ist, verhalten sich thermisch anders als monolithische Varianten und erfordern entsprechend angepasste Prozessführung.
Typische Standzeiten nach Targetmaterial im Vergleich
Verschiedene Materialien verschleißen unter vergleichbaren Bedingungen sehr unterschiedlich schnell. Weiche Metalle wie Gold, Silber oder Kupfer haben in der Regel höhere Sputterausbeuten, werden also pro Zeiteinheit stärker abgetragen, was die Standzeit verkürzt. Härtere oder spröde Materialien wie Chrom oder Molybdän tragen langsamer ab, sind aber anfälliger für Rissbildung bei thermischen Wechselbelastungen.
Platin und Palladium, die im industriellen Bereich häufig für hochwertige Beschichtungen eingesetzt werden, zeichnen sich durch gute thermische Stabilität aus, sind aber aufgrund ihres Materialwerts besonders sorgfältig zu handhaben. Keramische Targets wie Indiumzinnoxid (ITO) verhalten sich grundlegend anders als metallische: Sie sind spröder, reagieren empfindlicher auf Temperaturschwankungen und erfordern spezielle Prozessparameter. Allgemein gilt, dass die Sputterrate, also der Materialabtrag pro Zeiteinheit, ein zentraler Kennwert für die Planung von Targetwechselintervallen ist.
Erosionszone und Targetauslastung richtig bewerten

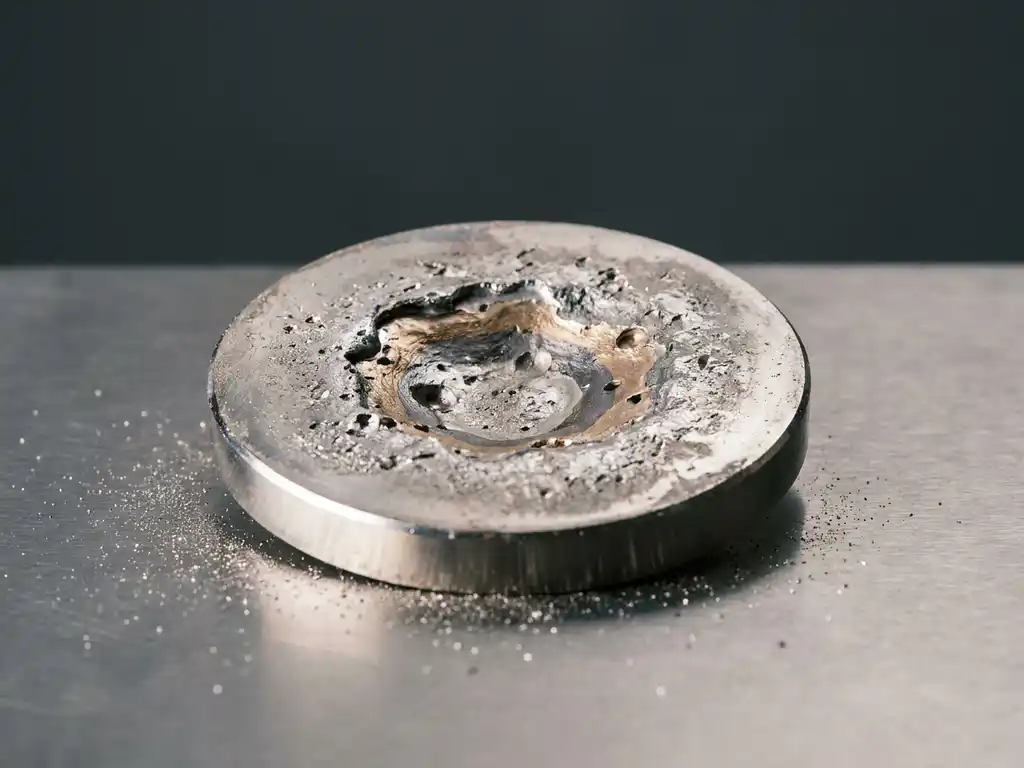

Beim Magnetronsputtern entsteht durch das Magnetfeld eine charakteristische Erosionszone, die sogenannte Racetrack-Zone. In dieser ringförmigen Region wird das Targetmaterial deutlich stärker abgetragen als in den Randbereichen. Das bedeutet, dass ein Target nicht vollständig verbraucht ist, wenn der erste Durchbruch in der Erosionszone entsteht, wohl aber nicht mehr sicher weiter betrieben werden kann.
Die tatsächliche Materialausnutzung liegt bei konventionellen Magnetronquellen häufig zwischen 20 und 40 Prozent des Gesamtvolumens. Rotierendes Magnetron-Design oder spezielle Feldgeometrien können die Auslastung verbessern, sind aber nicht in jeder Anlage verfügbar. Wer die Erosionszone regelmäßig visuell kontrolliert und mit Schichtdickenprotokollen abgleicht, bekommt ein zuverlässiges Bild davon, wie weit ein Target noch genutzt werden kann.
Maßnahmen zur Verlängerung der Targetstandzeit
Eine gleichmäßige Kühlung ist die wirkungsvollste Maßnahme, um die Lebensdauer eines Targets zu verlängern. Wasser- oder Temperierflüssigkeits-gekühlte Backing Plates halten die thermische Belastung des Sputtermaterials niedrig und verhindern lokale Überhitzung. Wer die Kühlkreisläufe regelmäßig auf Durchfluss und Temperatur prüft, beugt einem der häufigsten Ausfallgründe vor.
Prozessseitig hilft es, die Leistung schrittweise hochzufahren und abrupte Leistungsänderungen zu vermeiden. Gerade bei keramischen oder spröden Targets reduziert ein sanftes Einfahrprozedere das Risiko von Rissbildung erheblich. Auch die regelmäßige Reinigung der Targetoberfläche von Oxidschichten oder Ablagerungen, die sich im Randbereich bilden können, trägt zu einer gleichmäßigeren Erosion bei. Wer Sputtermaterialien in hoher Reinheit einsetzt, legt damit bereits eine gute Grundlage für stabile und reproduzierbare Prozesse.
Wann ein Target ausgetauscht werden sollte
Der richtige Zeitpunkt für den Targetwechsel ist nicht immer offensichtlich. Ein sichtbarer Durchbruch in der Erosionszone ist das eindeutigste Signal, aber bis dahin gibt es subtilere Indikatoren: sinkende Depositionsraten bei gleichbleibenden Prozessparametern, veränderte Schichteigenschaften oder ein Anstieg der Partikelzahl im Beschichtungsprozess können allesamt auf ein erschöpftes Target hinweisen.
Sinnvoll ist es, Targetwechselintervalle auf Basis der verbrauchten Wattstunden oder der abgeschiedenen Schichtdicke zu planen, nicht allein nach Betriebsstunden. So lassen sich Wechselzyklen besser in die Produktionsplanung integrieren und ungeplante Ausfälle vermeiden. Dokumentierte Prozessdaten aus früheren Targets desselben Materials sind dabei eine wertvolle Referenz.
Recycling verschlissener Sputtering Targets
Verbrauchte Sputtering Targets enthalten je nach Material erhebliche Mengen an Edelmetallen, die nicht einfach entsorgt werden sollten. Selbst ein Target mit ausgeprägter Erosionszone hat in den Randbereichen und in der Trägerstruktur noch verwertbares Material. Ein professionelles Recycling stellt sicher, dass diese Wertstoffe zurückgewonnen und wieder in den Produktionskreislauf eingeführt werden.
Für Unternehmen, die regelmäßig mit Platin-, Palladium- oder Goldtargets arbeiten, ist das Recycling nicht nur eine ökologische Frage, sondern auch eine wirtschaftliche. Die Rückgewinnung des Edelmetallanteils kann die effektiven Materialkosten pro Beschichtungszyklus spürbar senken. Wer seinen Targetverbrauch dokumentiert und verschlissene Targets gesammelt einem Recyclingprozess zuführt, profitiert doppelt: durch Kosteneinsparung und durch einen nachweisbaren Beitrag zur Ressourcenschonung.
Wie m&k gmbh bei Sputtering Targets unterstützt
Als Spezialist für Edelmetallverarbeitung mit über 35 Jahren Erfahrung bietet die m&k gmbh Unternehmen eine verlässliche Grundlage für den gesamten Lebenszyklus von Sputtering Targets. Das Angebot richtet sich an Betriebe aus der Beschichtungsindustrie, der Elektronikfertigung und der Forschung, die sowohl auf hochwertige Materialien als auch auf fachkundige Beratung angewiesen sind.
- Sputtermaterialien in hoher Reinheit aus einer breiten Auswahl an Edelmetallen, darunter Gold, Silber, Platin, Palladium und weitere Platinmetalle
- Sonderanfertigungen für spezifische Targetgeometrien und Anwendungsanforderungen
- Professionelles Recycling verschlissener Targets mit transparenter Rückrechnung des Edelmetallanteils
- Persönliche Beratung durch erfahrene Fachleute, die die Praxis der PVD-Beschichtung kennen
Wer seinen Targetbedarf planen und gleichzeitig verschlissenes Material sinnvoll verwerten möchte, findet bei m&k gmbh einen kompetenten Partner. Nehmen Sie direkt Kontakt auf und besprechen Sie Ihre konkreten Anforderungen.
