Thermisches Verdampfen gehört zu den ältesten und gleichzeitig präzisesten Methoden der Dünnschichtabscheidung. Ob in der Halbleiterfertigung, der Optik oder der Medizintechnik: Überall dort, wo hauchdünne Schichten aus Metallen oder Verbindungen auf Substrate aufgebracht werden müssen, kommt dieses Verfahren zum Einsatz. Wer die Grundlagen der Vakuumverdampfung versteht, kann Prozesse gezielter steuern, Materialverluste reduzieren und die Schichtqualität reproduzierbar halten.
Physikalische Grundlagen der Vakuumverdampfung
Thermisches Verdampfen basiert auf einem einfachen physikalischen Prinzip: Ein Material wird im Vakuum so stark erhitzt, dass es verdampft oder sublimiert. Die entstehenden Atome oder Moleküle bewegen sich geradlinig durch den Rezipienten und schlagen sich auf einem gegenüberliegenden Substrat als dünne Schicht nieder.
Das Vakuum spielt dabei eine entscheidende Rolle. Bei niedrigen Drücken im Bereich von 10-4 bis 10-6 mbar ist die mittlere freie Weglänge der Dampfteilchen so groß, dass sie das Substrat erreichen, ohne mit Restgasmolekülen zu kollidieren. Verunreinigungen durch Sauerstoff oder Feuchtigkeit werden so weitgehend ausgeschlossen, was die Reinheit der abgeschiedenen Schicht direkt beeinflusst. Der Dampfdruck des Ausgangsmaterials bestimmt dabei, bei welcher Temperatur der Prozess sinnvoll ablaufen kann.
Aufbau und Komponenten einer Verdampfungsanlage
Eine typische Anlage für die PVD-Beschichtung durch thermisches Verdampfen besteht aus wenigen, aber funktional eng verknüpften Komponenten. Das Herzstück ist der evakuierte Rezipient, in dem Verdampfungsquelle und Substrathalterung positioniert sind.

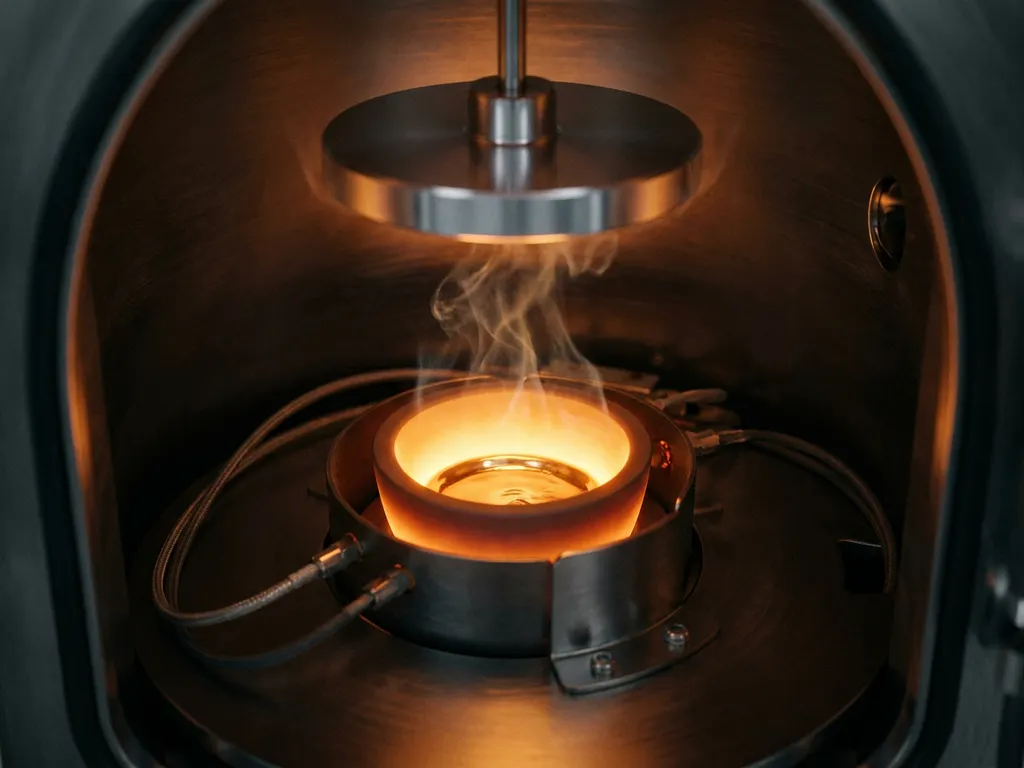

Die Verdampfungsquelle selbst kann als Widerstandsheizung ausgeführt sein, bei der ein Tiegel oder ein Boot aus Wolfram, Molybdän oder Graphit durch elektrischen Strom erhitzt wird. Für höhere Anforderungen an Reinheit und Kontrolle kommen Elektronenstrahlverdampfer zum Einsatz, bei denen ein fokussierter Elektronenstrahl das Material gezielt aufschmilzt. Ergänzt wird die Anlage durch ein Vakuumpumpsystem, Druckmessgeräte, eine Substrathalterung mit optionaler Rotation sowie eine Schichtdickenüberwachung, häufig realisiert über Schwingquarzsensoren.
Prozessparameter und ihre Wirkung auf die Schichtqualität
Die Qualität einer abgeschiedenen Schicht hängt von mehreren Stellgrößen ab, die im Prozess eng aufeinander abgestimmt werden müssen. Druck, Verdampfungsrate, Substrattemperatur und Abstand zwischen Quelle und Substrat wirken alle auf das Ergebnis ein.
Eine zu hohe Verdampfungsrate führt häufig zu porösen oder inhomogenen Schichten, weil die auftreffenden Atome keine Zeit haben, sich geordnet anzulagern. Eine erhöhte Substrattemperatur fördert dagegen die Mobilität der Adatome und verbessert die Haftung sowie die Kristallinität der Schicht. Gleichzeitig kann Wärme empfindliche Substrate schädigen. Der Abstand zwischen Verdampfungsquelle und Substrat beeinflusst die Gleichmäßigkeit der Schichtdickenverteilung: Je größer der Abstand, desto homogener die Beschichtung, aber auch desto geringer die Abscheiderate.
Bei der Substratbeschichtung mit Edelmetallen wie Gold, Platin oder Palladium kommt hinzu, dass diese Materialien sehr unterschiedliche Dampfdruckkurven besitzen. Gold lässt sich bei vergleichsweise moderaten Temperaturen verdampfen, während Platin deutlich höhere Energieeinträge erfordert und daher häufiger im Elektronenstrahlverfahren verarbeitet wird.
Anwendungsfelder in Industrie und Forschung
Thermisches Verdampfen findet sich überall dort, wo funktionale Dünnschichten mit definierten elektrischen, optischen oder chemischen Eigenschaften benötigt werden. Die Bandbreite reicht von dekorativen Metallisierungen bis hin zu hochpräzisen Kontaktschichten in der Elektronik.
In der Halbleiterindustrie werden metallische Kontaktschichten aus Aluminium, Gold oder Titan durch Vakuumverdampfung aufgebracht. Die Optikindustrie nutzt das Verfahren für Antireflexbeschichtungen und Spiegel. In der Medizintechnik ermöglicht die Edelmetallbeschichtung von Implantaten und Sensoroberflächen verbesserte Biokompatibilität und Leitfähigkeit. Auch in der Forschung, etwa in der Materialwissenschaft oder der Dünnschichtphotonik, ist das thermische Verdampfen ein etabliertes Werkzeug zur Herstellung definierter Proben und Teststrukturen.
Typische Herausforderungen beim thermischen Verdampfen
Trotz seiner Einfachheit bringt das Verfahren spezifische Schwierigkeiten mit sich, die in der Praxis sorgfältig gemanagt werden müssen. Viele davon entstehen durch die gerichtete Natur des Dampfstroms und die thermische Belastung der Materialien.
Die Schichtdickenverteilung ist bei thermischem Verdampfen grundsätzlich inhomogen, wenn keine Gegenmaßnahmen ergriffen werden. Substratrotation und sphärisch angeordnete Substrathalter helfen, eine gleichmäßigere Abdeckung zu erzielen. Hinterschneidungen oder komplexe dreidimensionale Geometrien lassen sich mit diesem Verfahren nur begrenzt beschichten, da der Dampf keine Ecken und Kanten umfließt. Für solche Geometrien ist Sputtern oft die bessere Wahl. Ein weiteres Problem ist die Kontamination durch Tiegel- oder Bootmaterial, besonders bei sehr reinen Schichten für die Halbleitertechnik oder Sensorik.
Materialauswahl: Sputtermaterialien vs. Verdampfungsmaterialien
Nicht jedes Material eignet sich gleich gut für das thermische Verdampfen, und die Wahl zwischen Verdampfung und Sputtern hängt sowohl vom Zielmaterial als auch von den Anforderungen an die Schicht ab.
Metalle mit niedrigem Schmelzpunkt und ausreichend hohem Dampfdruck bei moderaten Temperaturen, darunter Aluminium, Silber, Gold und Chrom, lassen sich gut durch Widerstandsheizung verdampfen. Hochschmelzende Metalle wie Wolfram, Molybdän oder Platin erfordern Elektronenstrahlverdampfer oder werden bevorzugt durch Sputtertargets verarbeitet, da beim Sputtern keine extreme Wärmezufuhr nötig ist. Verbindungen wie Oxide oder Nitride lassen sich zwar verdampfen, neigen aber zur Dissoziation, was die Stöchiometrie der Schicht verändern kann. Reaktives Sputtern ist hier oft stabiler.
Die Entscheidung zwischen beiden Verfahren ist selten absolut. In vielen Produktionsumgebungen werden beide Methoden kombiniert, etwa wenn eine Haftschicht durch Sputtern aufgebracht und die Funktionsschicht anschließend durch Verdampfen erzeugt wird. Das Wissen um die Eigenschaften beider Prozesse ist daher für jeden, der mit Dünnschichttechnologie arbeitet, grundlegend.
Wie m&k gmbh bei der Materialauswahl für Beschichtungsprozesse unterstützt
Für Unternehmen, die thermisches Verdampfen oder verwandte PVD-Verfahren einsetzen, steht und fällt der Prozesserfolg häufig mit der Qualität und Reinheit des Ausgangsmaterials. Die m&k gmbh liefert hierfür Materialien und Lösungen, die auf die spezifischen Anforderungen industrieller und wissenschaftlicher Beschichtungsprozesse abgestimmt sind:
- Sputtermaterialien und Verdampfungsmaterialien aus Edelmetallen wie Gold, Silber, Platin und Palladium in definierten Reinheitsgraden
- Sonderanfertigungen für nicht standardisierte Tiegelgeometrien oder spezifische Legierungszusammensetzungen
- Beratung zur Materialauswahl in Abhängigkeit vom Beschichtungsverfahren und den Schichtanforderungen
- Rücknahme und Recycling von Edelmetallrückständen aus dem Beschichtungsprozess, um den Materialkreislauf zu schließen
Wer einen verlässlichen Partner für Edelmetallmaterialien in der Dünnschichttechnik sucht, findet bei der m&k gmbh sowohl das nötige Produktportfolio als auch das praxisnahe Fachwissen. Nehmen Sie Kontakt auf, um Ihre Anforderungen zu besprechen und ein passendes Angebot zu erhalten.
